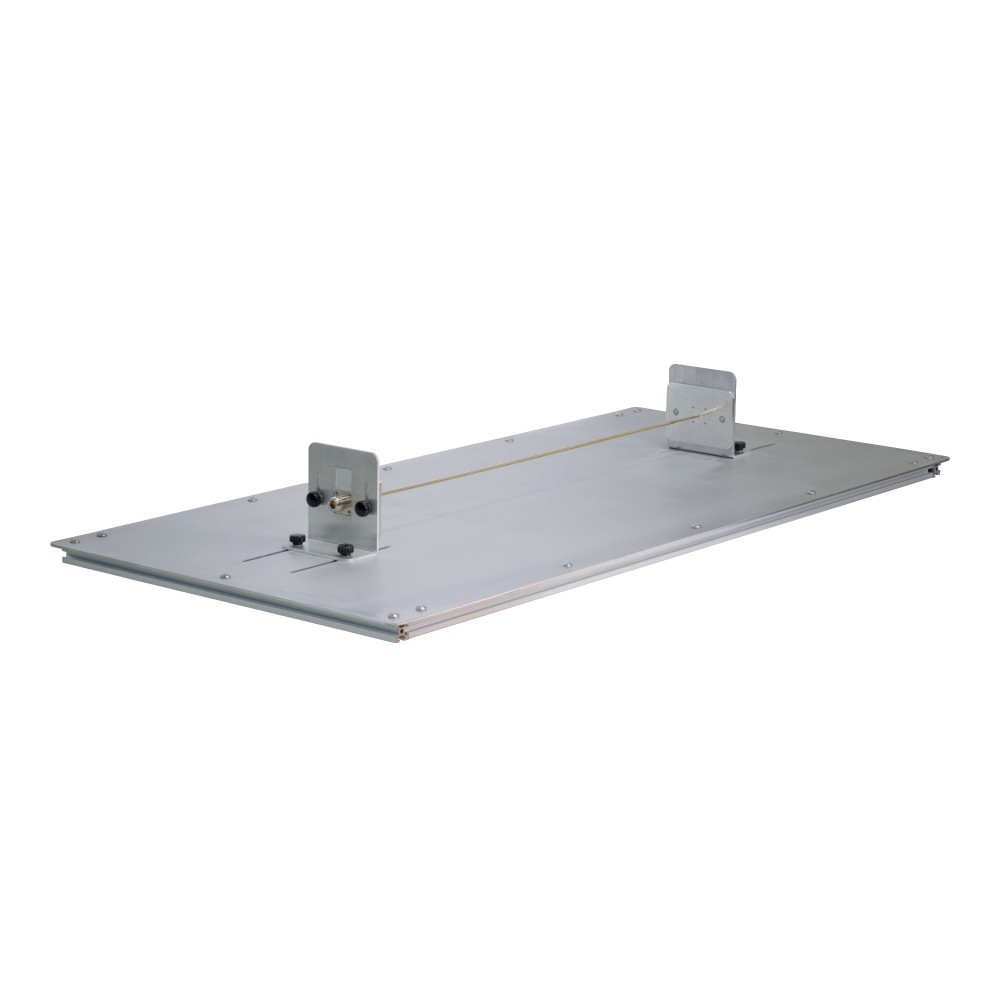

TekBox TBEMCL1-CAL Dispositif d'étalonnage pour pince EM

TekBox TBEMCL1-CAL est un dispositif d'étalonnage pour pinces électromagnétiques (EM-clamp), construit conformément aux spécifications de la norme IEC/EN 61000-4-6, Annexe A. Il est conçu pour calibrer les facteurs de couplage et de découplage ainsi que l'impédance d'entrée des pinces EM, en plus de définir les niveaux de test d'immunité.

La structure permet de régler la hauteur du conducteur central pour s'adapter à différentes pinces et est réalisée avec des matériaux de haute qualité comme l'aluminium 6061 et le laiton nickelé/doré pour garantir stabilité et précision.

Caractéristiques Principales

• Conformité : IEC/EN 61000-4-6, Annexe A.
• Plage de fréquence nominale : 150 kHz – 80 MHz (utilisable 10 kHz – 1 GHz).
• Impédance nominale : 248 Ω (Plage ~ 230 Ω – 260 Ω).
• Connecteurs RF : N-Femelle.
• Hauteur conducteur central : Réglable (~ 47 mm – 75 mm).
• Dimensions plan de masse : 1066 x 500 mm.
• Distance entre les supports : 652 mm.
