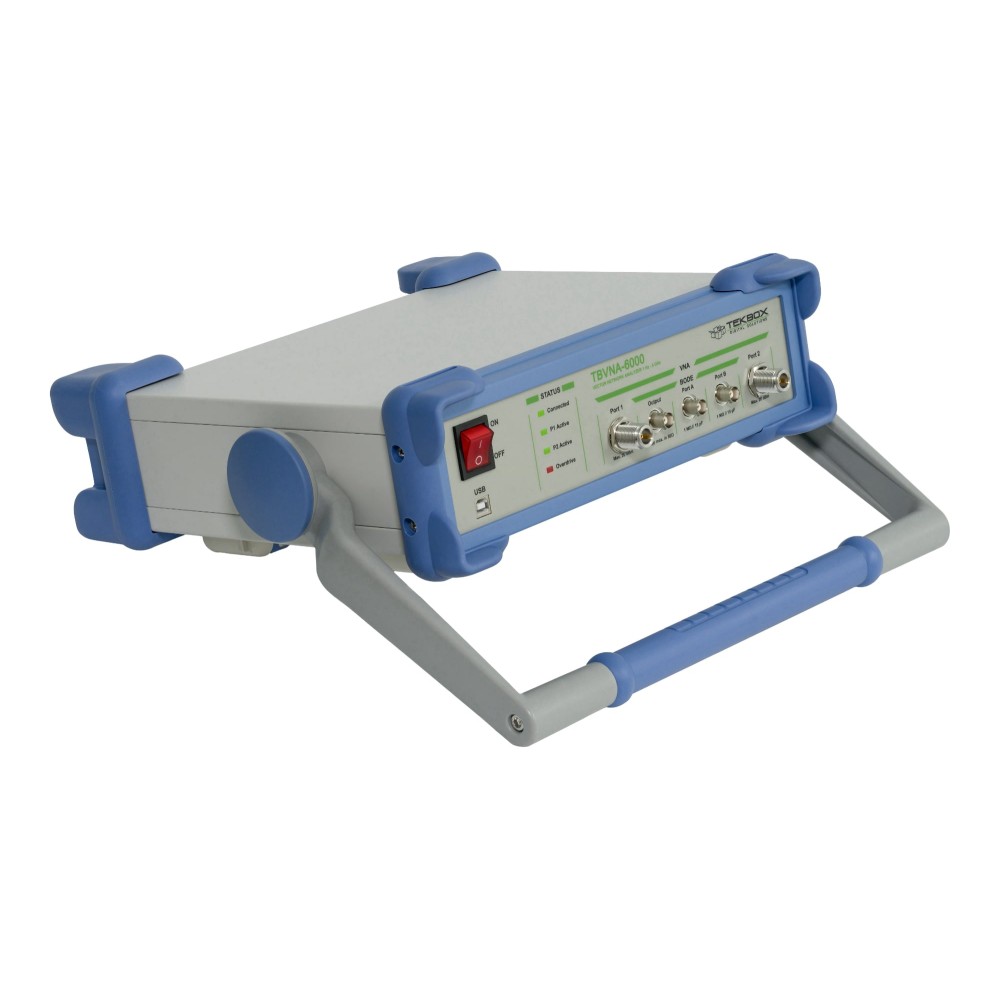

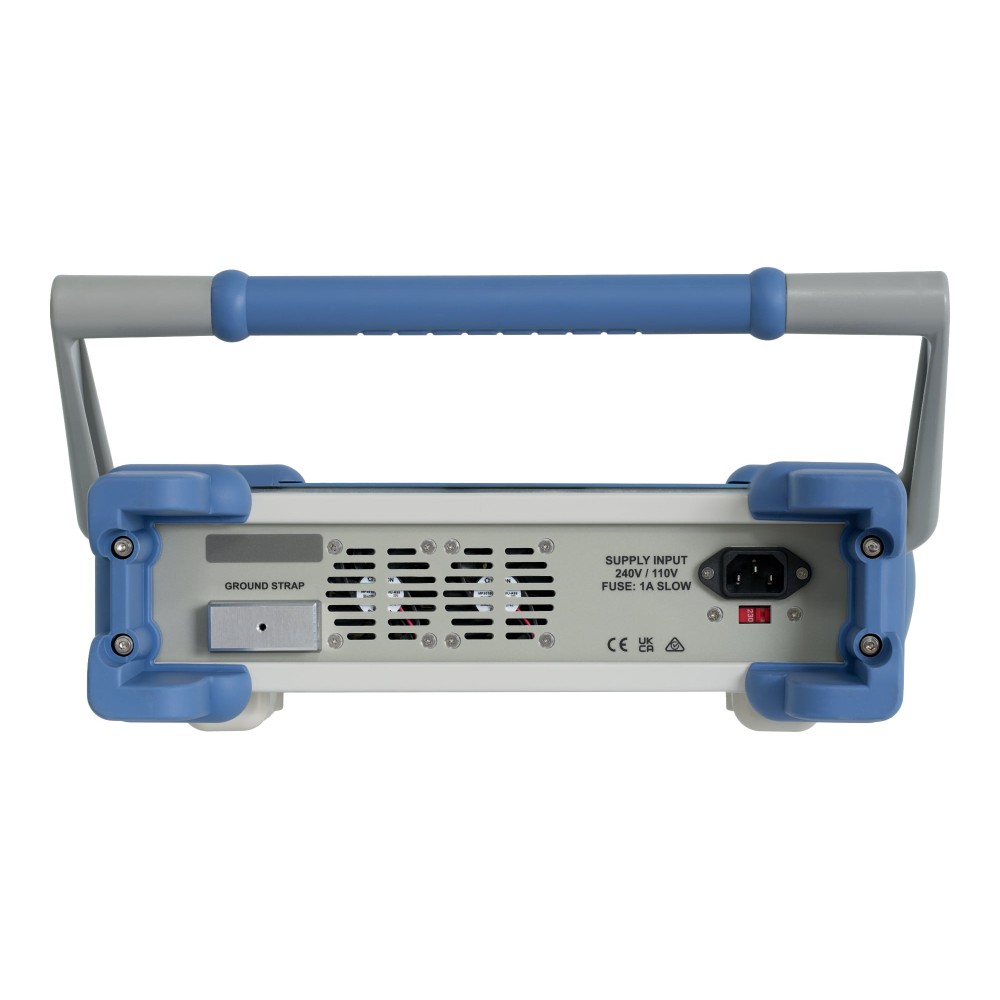

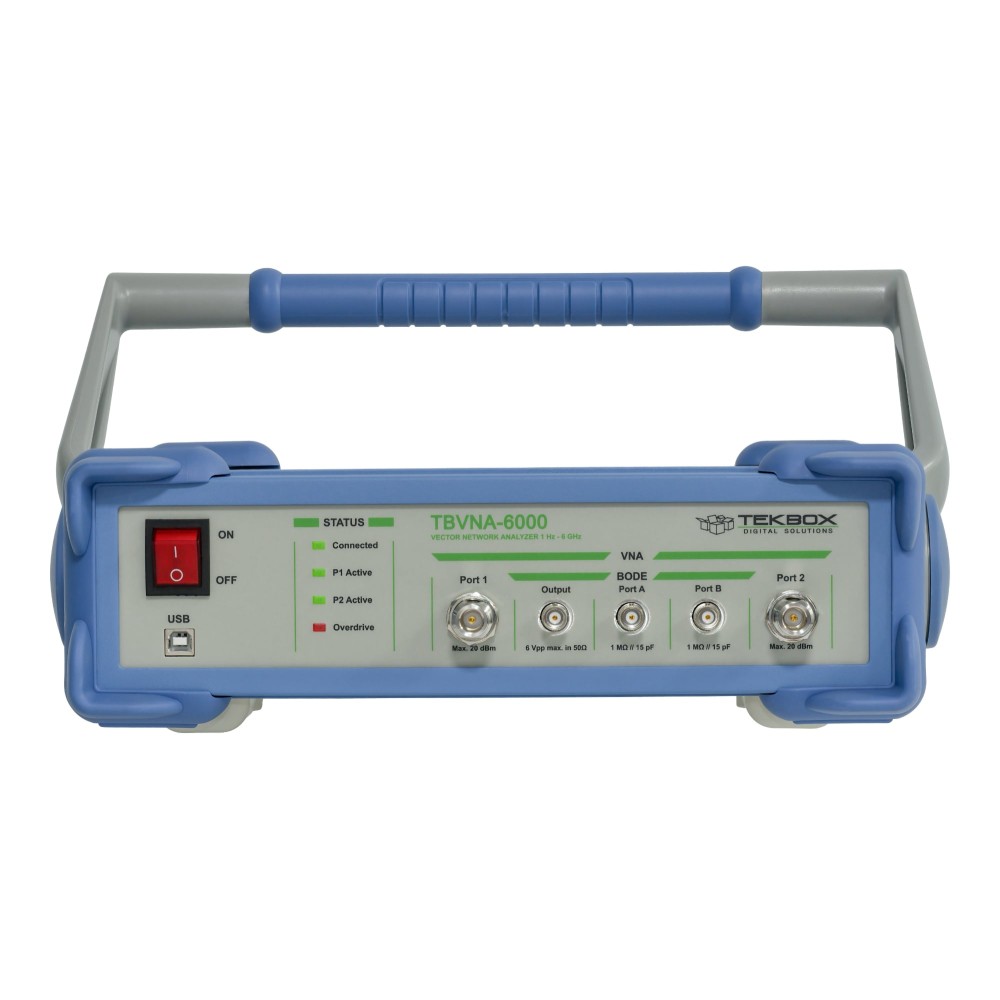

TekBox TBVNA-6000 Analyseur de réseau vectoriel (VNA) de 1 Hz à 6 GHz

L’analyseur de réseau vectoriel (VNA) TBVNA-6000 à deux ports offre de nombreuses fonctionnalités permettant une analyse détaillée des dispositifs et composants RF. Avec un rapport de bande passante de 1:6000000000, l’instrument couvre des applications de mesure allant de l’audio aux fréquences RF. Grâce à ses ponts VSWR actifs entièrement couplés en continu, il est possible d’effectuer des mesures jusqu’à 1 Hz sans compromettre la précision. L’instrument utilise simultanément quatre canaux de mesure indépendants pour des mesures deux ports rapides et précises.

Un ensemble riche d’utilitaires logiciels, tels qu’un analyseur de spectre ou un oscilloscope, fait de cet instrument un outil polyvalent pour le développement ou les applications de test.

Spécifications

• VNA : 1 Hz – 6,0 GHz avec une résolution de 0,1 Hz
• Générateur de signal CW : 1 Hz – 6,0 GHz avec une résolution de 0,1 Hz
• Oscilloscope numérique quatre canaux : 60 MHz avec un échantillonnage de 125 Ms/s et une résolution de 14 bits
• Analyseur de spectre : 1 Hz – 6 GHz, avec une plage de fréquence non ambiguë de DC à 60 MHz et une suppression active de la bande latérale pour des mesures de signaux sans parasites jusqu’à 6 GHz (dans certaines conditions)
• Analyse spectrale double canal avec corrélation croisée
• Récepteur de streaming IQ avec enregistrement sur fichier ou streaming Ethernet (compatible GNU Radio)
• Mesures de balayage de puissance
• Mesures de puissance/largeur de bande RF
• Analyseur THD
• Analyseur de bruit de phase
• Mesures de bruit général et Bode
• BODE ajoute deux entrées haute impédance supplémentaires de 1 MΩ // 15 pF pour les mesures de gain/phase et/ou comme voltmètre vectoriel
• BODE ajoute une sortie de signal haute tension supplémentaire (+/- 10V haute impédance et +/- 5V sur 50 Ohms) avec une bande passante de > 200 MHz (à pleine puissance)
