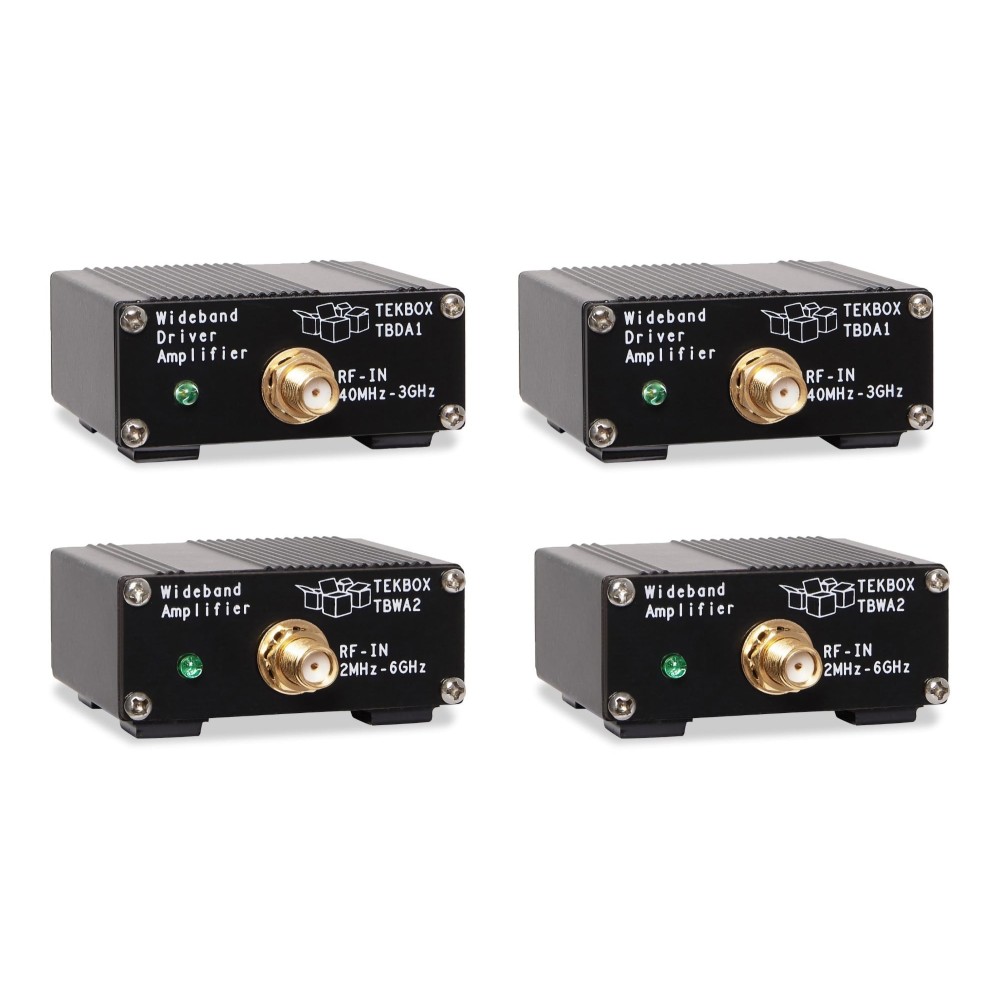

TekBox TBWADA/bundle Ensemble d'amplificateurs : 1x TBWA2/20dB, 1x TBWA2/40dB, 1x TBDA1/14, 1x TBDA1/28

Marque : TekBox Digital Solutions
Code Produit : TBWADA/bundle
Disponibilité : 4 semaines après votre commande

555,00€
Prix Hors Taxes

Les amplificateurs RF à large bande TekBox TBWA2 sont des blocs de construction polyvalents qui peuvent facilement être intégrés dans des configurations de laboratoire. Avec une bande passante de 2 MHz à 6 GHz, ils sont idéaux pour amplifier les signaux captés par nos sondes de champ proche CEM. Les amplificateurs à large bande TBWA2 sont disponibles avec un gain de 20 dB ou 40 dB.

Spécifications :

TBWA2/20dB

Entrée : 50 Ohms, SMA
Sortie : 50 Ohms, SMA
Tension d'alimentation nominale : 4,5 - 5V, typ. 110mA, connecteur Mini-USB-B
Tension d'alimentation maximale : 5,5V
Puissance d'entrée maximale : +10dBm
Point de compression de sortie à 1dB @ 2GHz : +20dBm
Point d'interception de sortie de 3ème ordre @ 2GHz, Pin = 0dBm/tone, Δf = 10MHz : +35dBm
Isolation inverse S12, 0.1...6GHz : 23dB
Facteur de bruit @ 2GHz : 4,5...5 dB

Gain :

1 MHz	10 MHz	100 MHz	500 MHz	1 GHz	2 GHz	3 GHz	4.5 GHz	6 GHz
14,8 dB	20,2 dB	20,2 dB	20 dB	19,8 dB	19 dB	17,6 dB	17,4 dB	15,4 dB

TBWA2/40dB

Entrée : 50 Ohms, SMA
Sortie : 50 Ohms, SMA
Tension d'alimentation nominale : 4,5 - 5V, typ. 110mA, connecteur Mini-USB-B
Tension d'alimentation maximale : 5,5V
Puissance d'entrée maximale : -10dBm
Point de compression de sortie à 1dB @ 2GHz : +20dBm
Isolation inverse S12, 0.1...6GHz : 40dB
Facteur de bruit @ 2GHz : 5 dB

Gain :

1 MHz	10 MHz	100 MHz	500 MHz	1 GHz	2 GHz	3 GHz	4.5 GHz	6 GHz
30 dB	40,2 dB	40,2 dB	40 dB	39,5 dB	37,6 dB	36,4 dB	34,6 dB	34,7 dB

Application :

Bloc d'amplification polyvalent
Amplificateur de sonde CEM

Les amplificateurs de pilote à large bande TekBox TBDA1 sont des blocs de construction polyvalents qui peuvent facilement être intégrés dans des configurations de laboratoire. Avec une plage de fréquences de 40 MHz à 3 GHz et une puissance de sortie de +22 dBm à 1 dB de compression, ils sont idéaux pour amplifier l'amplitude des sources RF de faible puissance ou pour piloter des étages d'amplification de puissance. Les amplificateurs à large bande TBDA1 sont disponibles avec un gain de 14 dB ou 28 dB.

Spécifications :

TBDA1/14dB

Entrée : 50 Ohms, SMA femelle
Sortie : 50 Ohms, SMA femelle
Tension d'alimentation nominale : 5V, typ. 115mA, connecteur Mini-USB-B
Tension d'alimentation maximale : 5.5V
Puissance d'entrée maximale : +20dBm
Point de compression de sortie à 1dB @ 40MHz : +21.5dBm
Point de compression de sortie à 1dB @ 2 GHz : +22.5dBm
Point d'interception de sortie de 3ème ordre @ 40 MHz : +40dBm
Point d'interception de sortie de 3ème ordre @ 2 GHz : +43dBm
Isolation inverse S12 : -20dB
Facteur de bruit : 3...4 dB

Gain :

25 MHz	50 MHz	100 MHz	500 MHz	1 GHz	1,5 GHz	2 GHz	2,5 GHz	3 GHz
12 dB	13,8 dB	14,2 dB	14,2 dB	14,1 dB	14,2 dB	13,6 dB	13,8 dB	14 dB

TBDA1/28dB

Entrée : 50 Ohms, SMA femelle
Sortie : 50 Ohms, SMA femelle
Tension d'alimentation nominale : 5V, typ. 225mA, connecteur Mini-USB-B
Tension d'alimentation maximale : 5.5V
Puissance d'entrée maximale : +6 dBm
Point de compression de sortie à 1dB @ 40MHz : +21.5dBm
Point de compression de sortie à 1dB @ 2 GHz : +22.5dBm
Point d'interception de sortie de 3ème ordre @ 40 MHz : +39.8dBm
Point d'interception de sortie de 3ème ordre @ 2 GHz : +42.8dBm
Isolation inverse S12 : < -40dB
Facteur de bruit : 3.1...4.1 dB

Gain :

25 MHz	50 MHz	100 MHz	500 MHz	1 GHz	1,5 GHz	2 GHz	2,5 GHz	3 GHz
26 dB	28,4 dB	28,6 dB	28,6 dB	28,8 dB	28,3 dB	27,2 dB	28,5 dB	28,9 dB

Application :

Bloc d'amplification polyvalent
Amplificateur de pilote RF

PRÉ-AMPLIFICATEURS RF À LARGE BANDE

Modèle	TBWA2/20dB	TBWA2/40dB	TBHDR1
Plage de fréquences	1,5 MHz - 6 GHz	2,5 MHz - 6 GHz	30 kHz - 1,5 GHz
Gain typ.	20 dB	40 dB	20 dB
Puissance d'entrée max	+10 dBm	-10 dBm	+10 dBm
P1dB typ.	+18 dBm @ 2 GHz	+18 dBm @ 2 GHz	+18 dBm @ 100 MHz
IP3 de sortie	+33 dBm @ 2 GHz	+33 dBm @ 2 GHz	+ 38 dBm @ 100 MHz
Facteur de bruit	+5 dB	+5 dB	2.7 dB
Alimentation	+5V / 110mA, mini USB-B	+5V / 210mA, mini USB-B	+5V / 100mA, mini USB-B
Application	Préamplificateur polyvalent préamplificateur de sonde de champ proche	Préamplificateur polyvalent préamplificateur de sonde de champ proche	Préamplificateur polyvalent / à large plage dynamique
