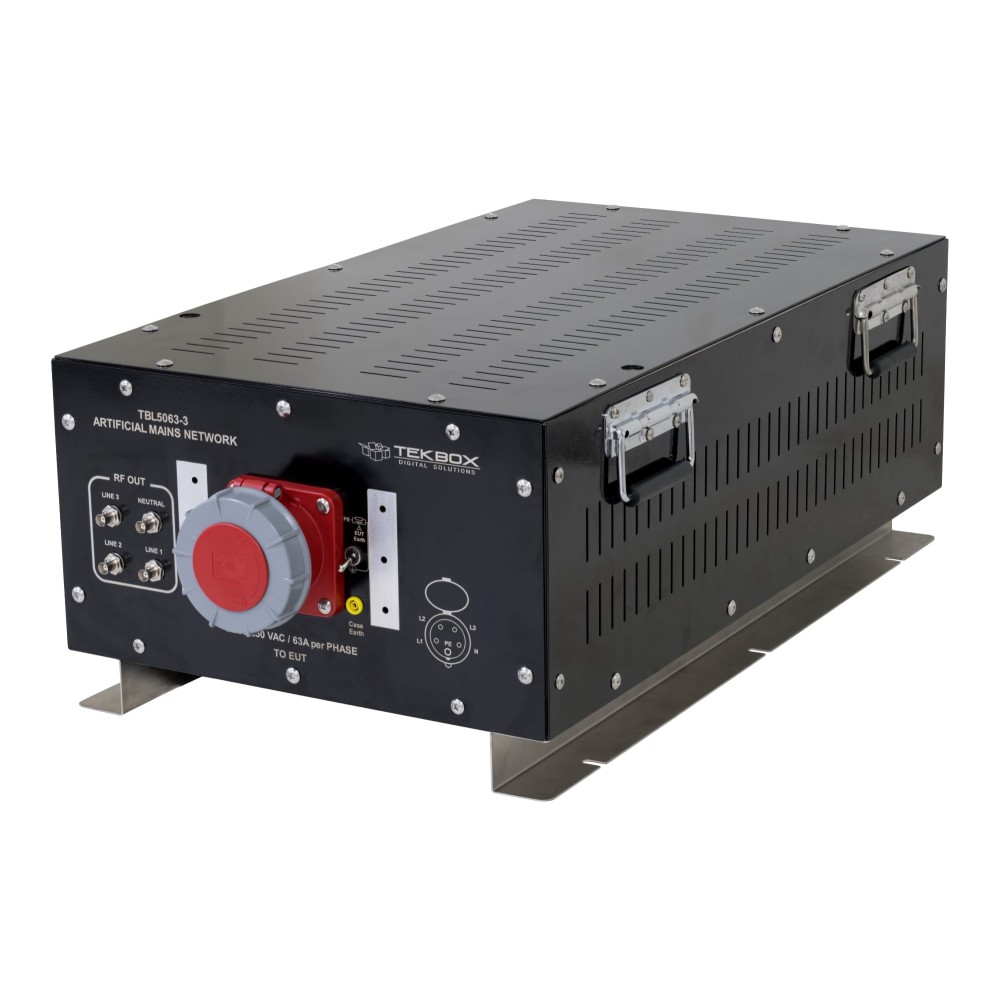

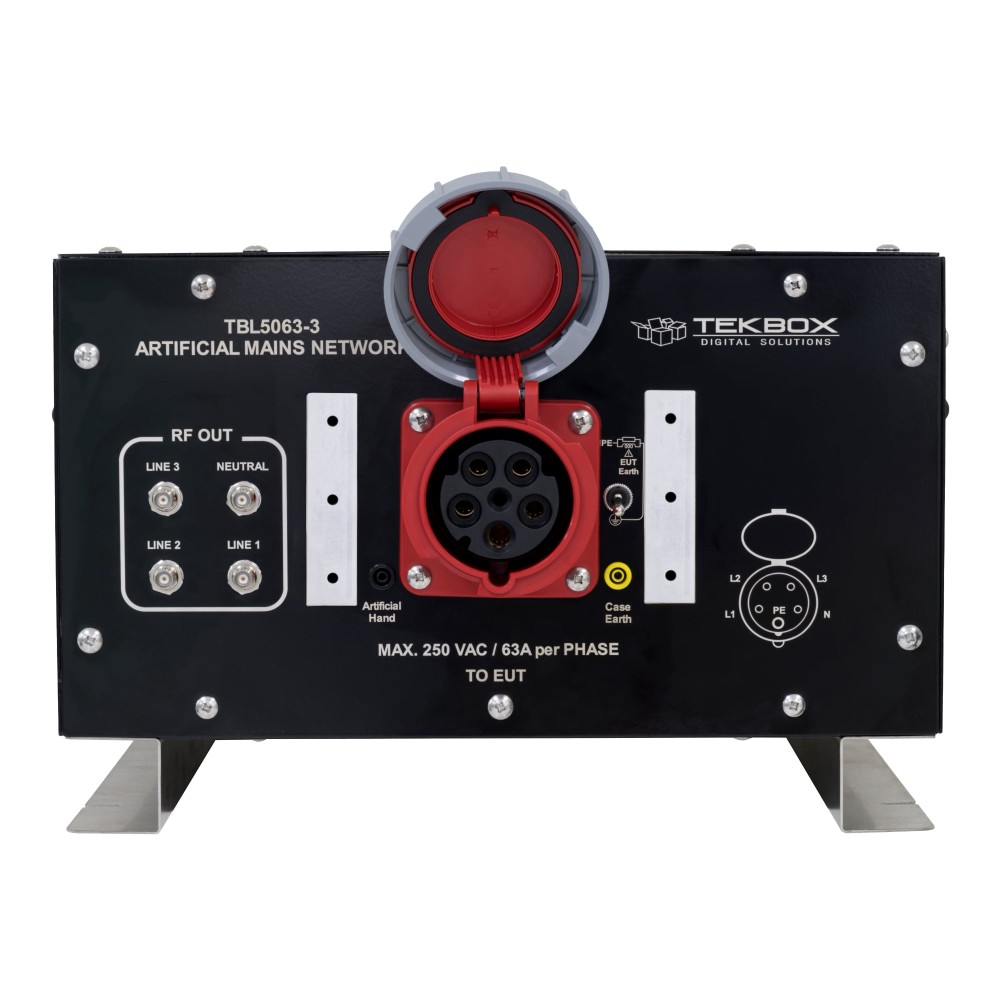

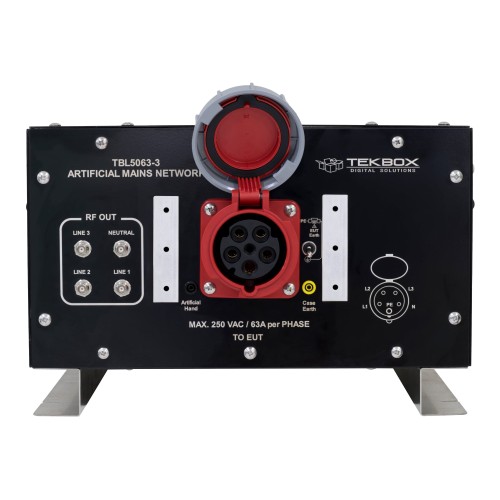

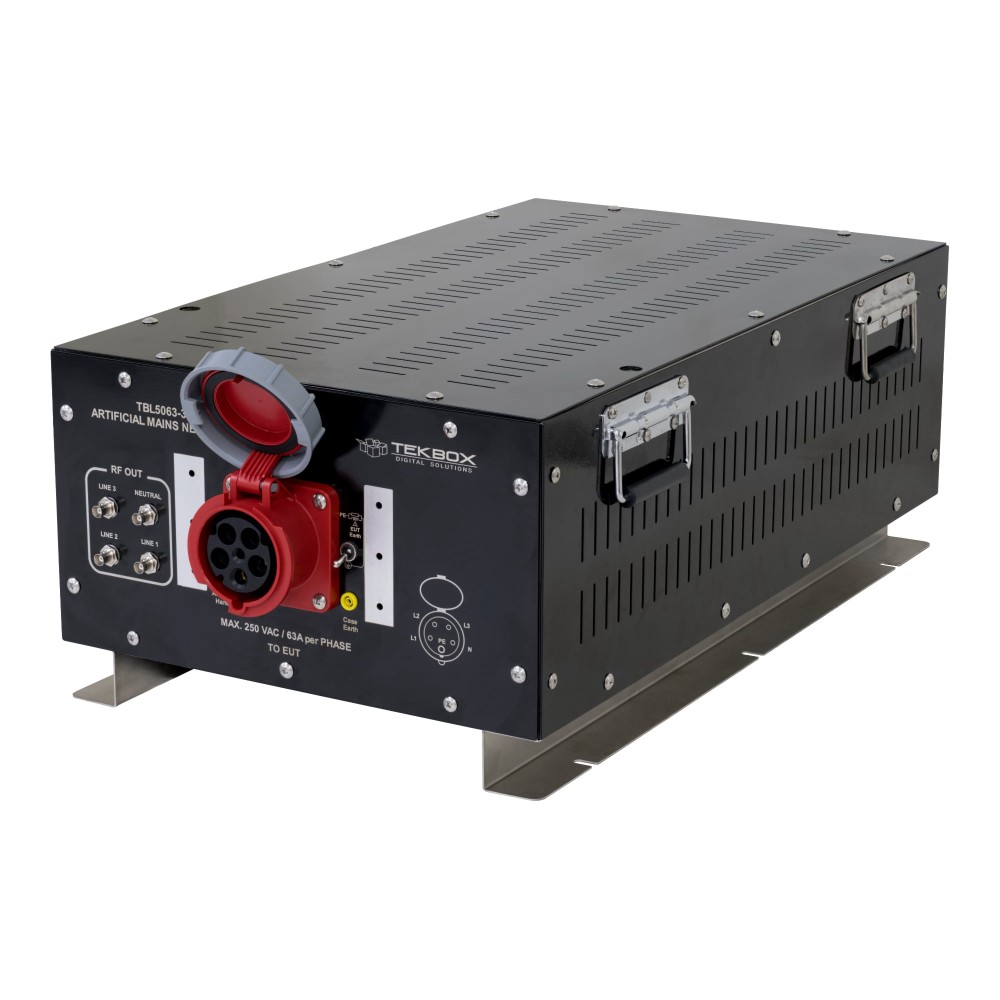

TekBox TBL5063-3 Réseau de stabilisation d'impédance (LISN) 50 µH triphasé 63 A

TekBox TBL5063-3 est un réseau de stabilisation d'impédance de ligne (RSIL / LISN) triphasé conçu pour mesurer les émissions conduites dans la plage de fréquence de 9 kHz à 30 MHz, conformément à la norme CISPR 16-1-2. Il est capable de tester des équipements alimentés en AC triphasé avec des tensions jusqu'à 690V (ligne-ligne) / 400V (ligne-terre) et des courants jusqu'à 63A.

L'instrument dispose de sorties RF séparées pour chaque phase et pour le neutre, permettant une utilisation combinée avec le TekBox LISN Mate pour séparer les composantes de bruit de mode commun et différentiel. Il est fourni avec un filtre passe-haut externe de 9 kHz pour protéger l'entrée de l'instrument de mesure.

Caractéristiques Principales

• Plage de fréquence : 9 kHz – 30 MHz.
• Impédance : 50 Ω || (50 µH + 5 Ω).
• Courant maximal : 63 A par ligne/neutre.
• Tension maximale : 690V / 400V AC (50-60 Hz).
• Prises EUT/Power : CEE 63A (3L+N+PE).
• Sorties RF séparées pour chaque ligne.
• Inductances à air (Air core inductors) pour éviter la saturation.
• PE commutable (50 Ω || 50 µH) et connexion "Main Artificielle".
