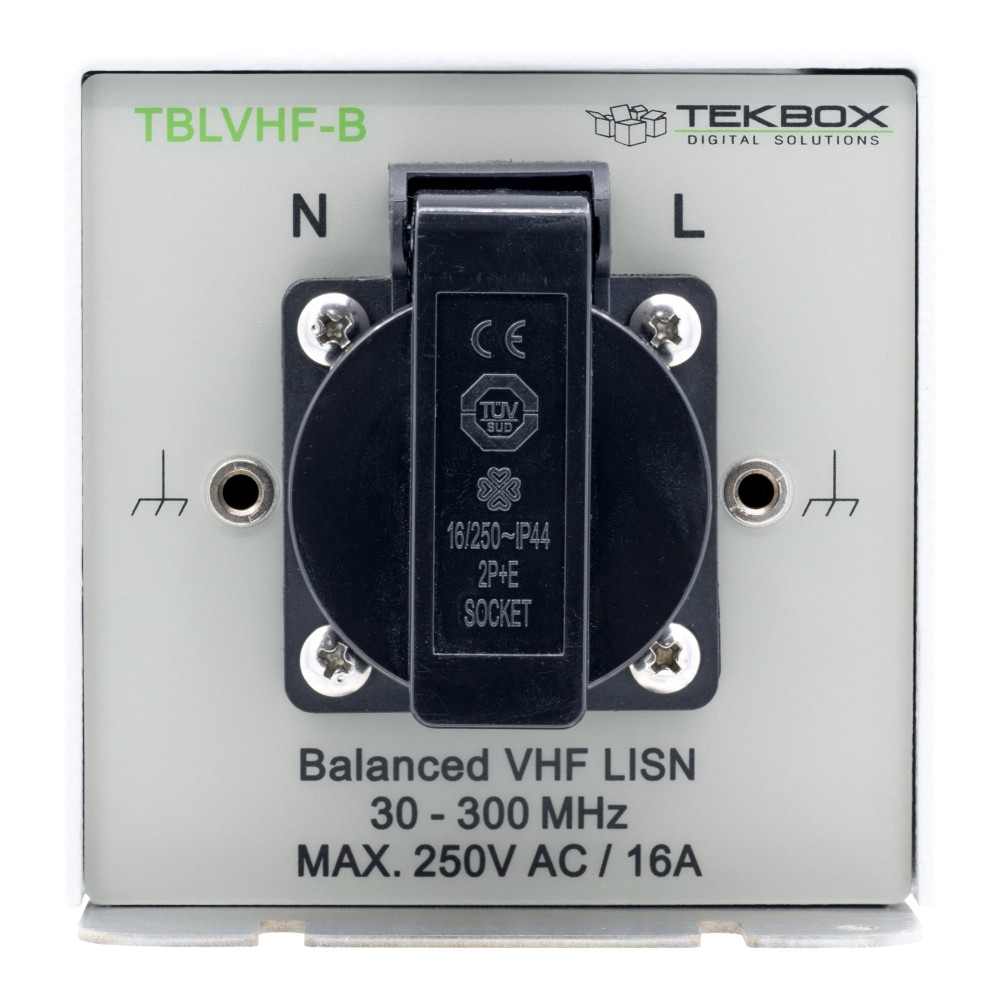

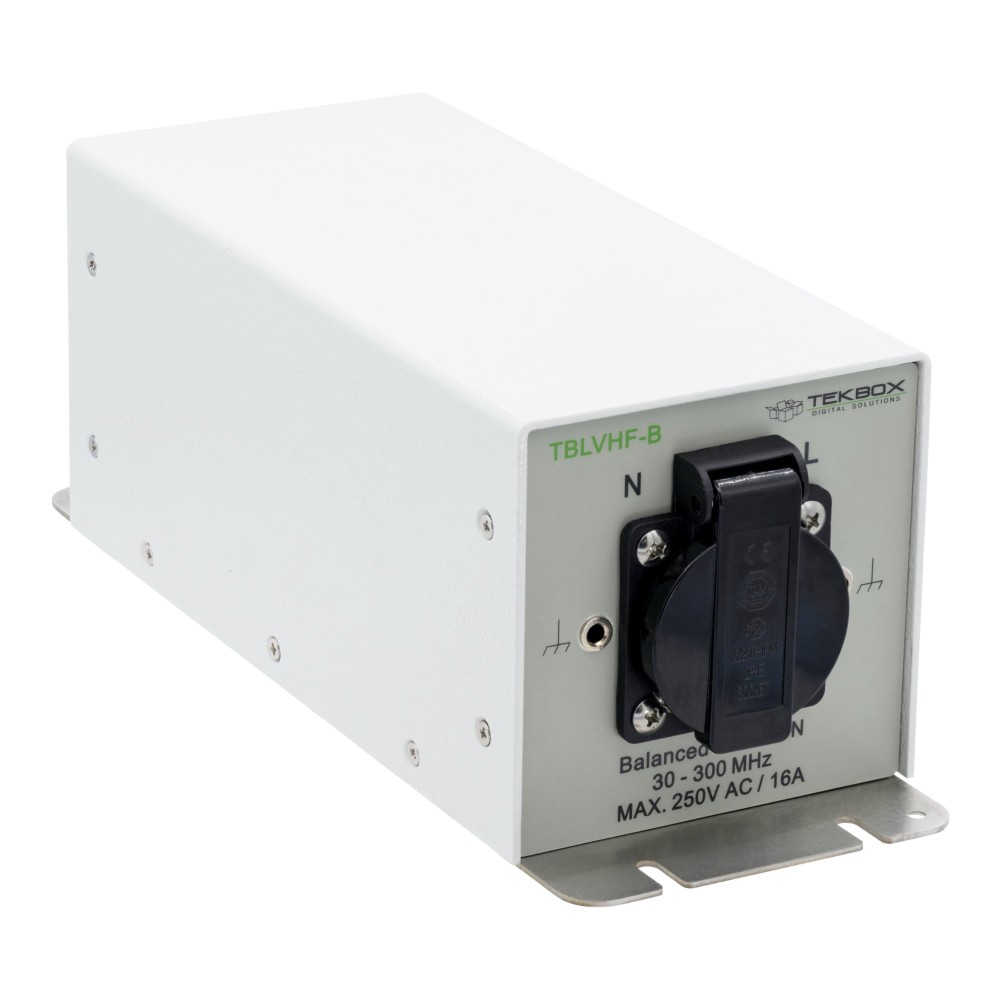

TekBox TBLVHF-B Réseau de stabilisation d'impédance (LISN) VHF équilibré (30 MHz – 300 MHz)

TekBox TBLVHF-B est un réseau de stabilisation d'impédance (RSIL / LISN) VHF symétrique, conçu pour fournir une impédance de terminaison RF définie aux câbles réseau AC lors des configurations de test pour les émissions rayonnées. Il couvre la plage de fréquence de 30 MHz à 300 MHz et est conforme à la norme CISPR 16-1-4.

Cet instrument est adapté pour les dispositifs sous test (EUT) alimentés sur secteur avec ou sans terre de protection, fournissant des impédances de ligne définies et symétriques qui résultent en une charge équilibrée. Il est équipé de prises électriques (Schuko).

Caractéristiques Principales

• Plage de fréquence : 30 MHz – 300 MHz
• Impédance de ligne : 50 Ω +/- 10% (réf. GND)
• Tension maximale : 250V AC (50/60 Hz)
• Courant maximal : 16 A RMS
• Isolation : > 40 dB
• Connecteur entrée alimentation : IEC 60320 C19
• Conformité : CISPR 16-1-4
