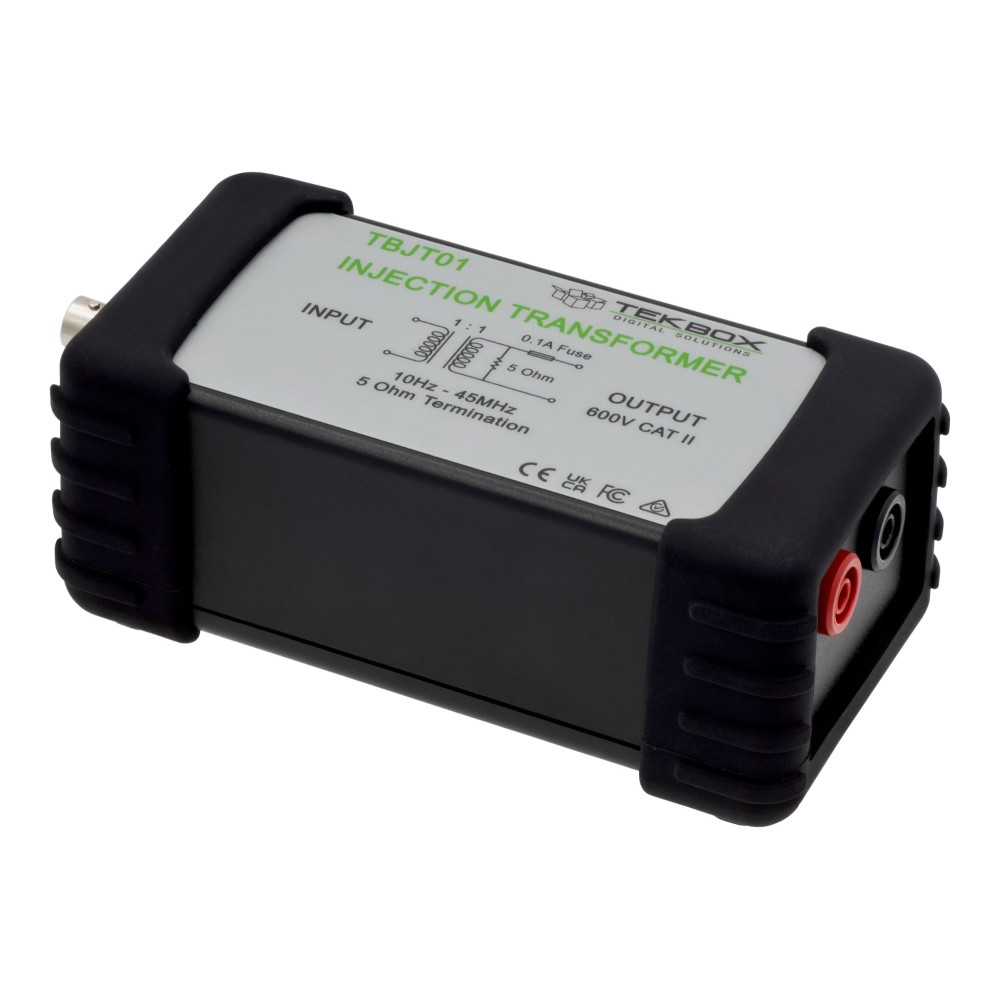

TekBox TBJT01 10Hz - 45MHz Transformateur d'injection large bande

TEKBOX TBJT01 est un transformateur d'injection compact pour la mesure de la stabilité de boucle de contrôle dans l'électronique de puissance et l'automatisation. Il assure une isolation galvanique entre le générateur de signaux et la boucle, permettant des couplages sûrs lors des tests de réponse en fréquence sur bancs d'essai et en laboratoire.

• Bande de fonctionnement : 10 Hz – 45 MHz
• Résistance de terminaison interne : 5 Ω
• Protégé par fusible de 100 mA (côté sortie)
• Rapport de transformation : 1:1
• Pertes d’insertion typiques : 15,5 dB
• Capacité primaire-secondaire : 120 pF @ 1 kHz
• Courant de saturation : 12 mA
• Tension maximale : 600 V CAT II
• Connecteurs : entrée BNC femelle 50 Ω ; sortie banane 4 mm (entraxe 20 mm)
• Dimensions : 70 × 60 × 140 mm
• Poids : 250 g
