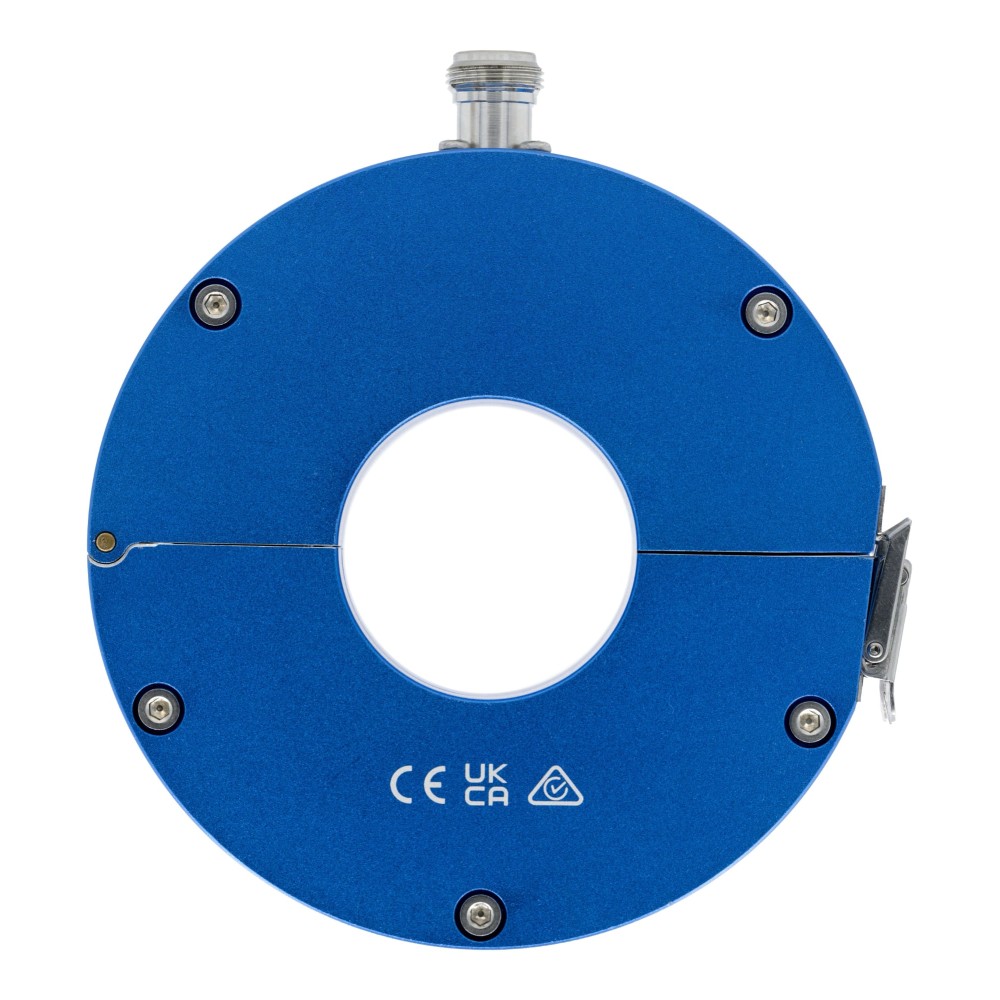

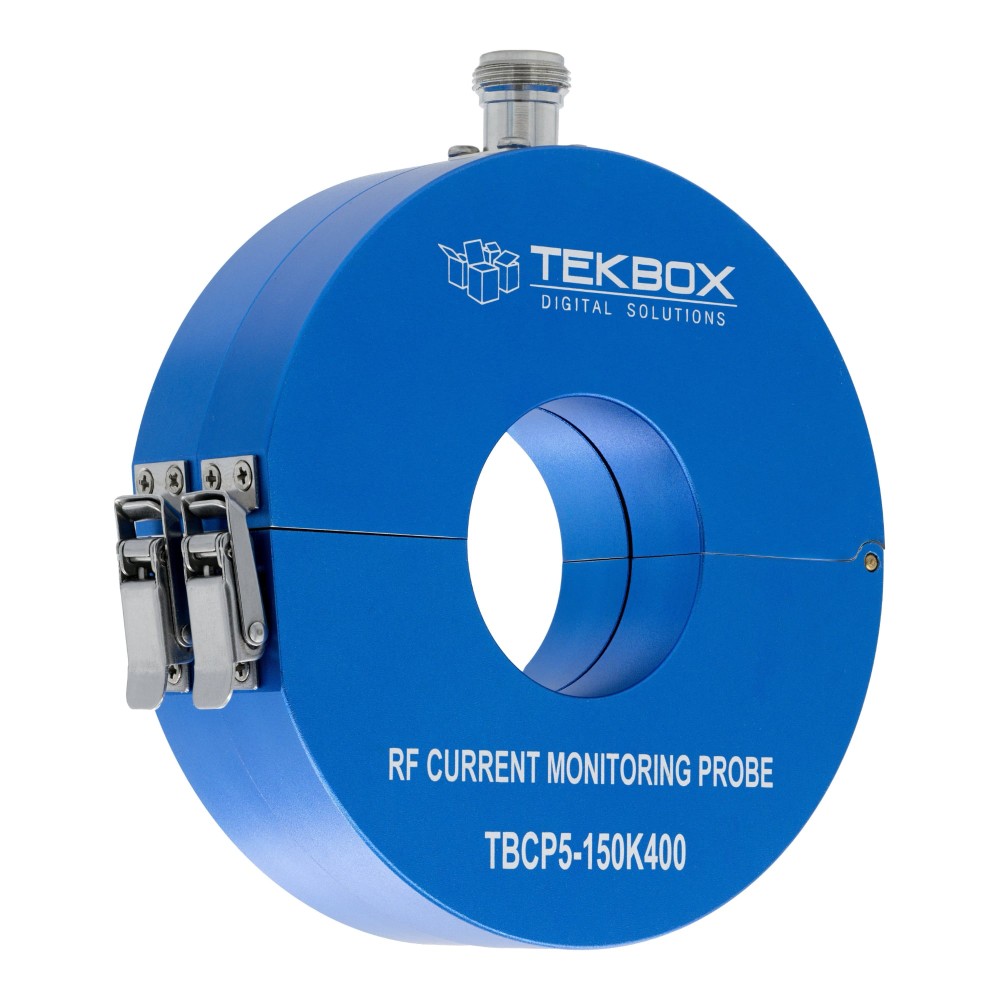

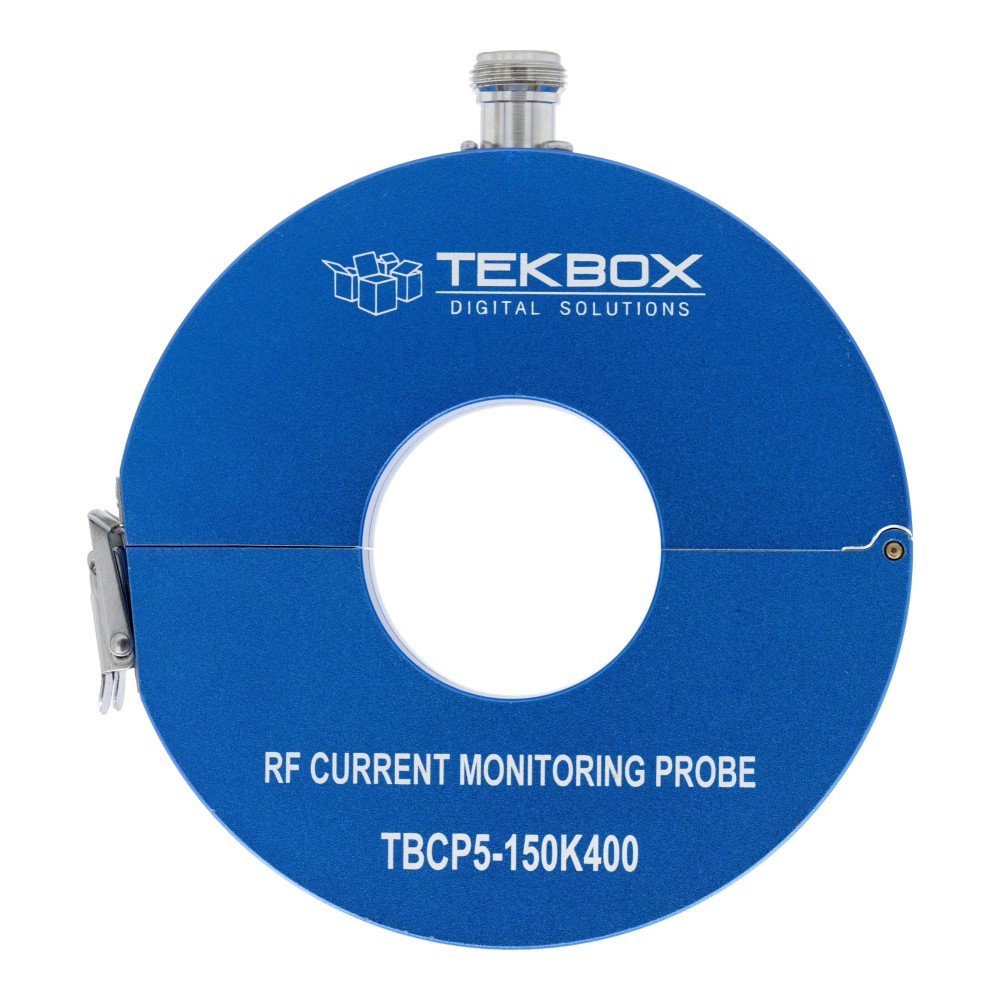

TekBox TBCP5-150K400 Sonde de surveillance de courant RF

Le TBCP5-150K400 est une sonde de surveillance de courant RF à encliquetage, élargissant la gamme d'équipements de test abordables de Tekbox.

La sonde offre une réponse plate de 150 kHz à 400 MHz et est caractérisée sur une plage de fréquences de 10 Hz à 500 MHz. Conçue pour des applications de surveillance de courant RF nécessitant une saturation magnétique très élevée, sa caractéristique de transimpédance reste inchangée même avec des courants de polarisation atteignant 200 A.

Avec une ouverture de 46 mm, son impédance de transfert est de 11 dBΩ (3,5 Ω) et une bande passante de 3 dB de 150 kHz à 400 MHz.

Spécifications

• Plage de fréquences caractérisée : 10 Hz à 500 MHz
• Bande passante à 3 dB : 150 kHz à 400 MHz, typ.
• Impédance de transfert : 11 dBΩ (3,5 Ω) dans la zone plate, typ. (charge 50 Ω)
• Impédance d'insertion : < 400 mΩ jusqu'à 400 MHz (méthode de mesure en série)
• Capacité parasite : < 1 pF (câble coaxial de ⌀ 10 mm)
• Impédance de sortie : 50 Ω (adaptation résistive)
• Courant de polarisation max. (DC – 400 Hz) : 200 A (sans influence sur la transimpédance)
• Courant primaire max. (RF) : 2 A
• Température max. du noyau : 125 °C
• Type de connecteur : N femelle
• Diamètre d'ouverture : 46 mm
• Diamètre externe : 124 mm
• Hauteur : 36 mm
• Poids : 320 g
