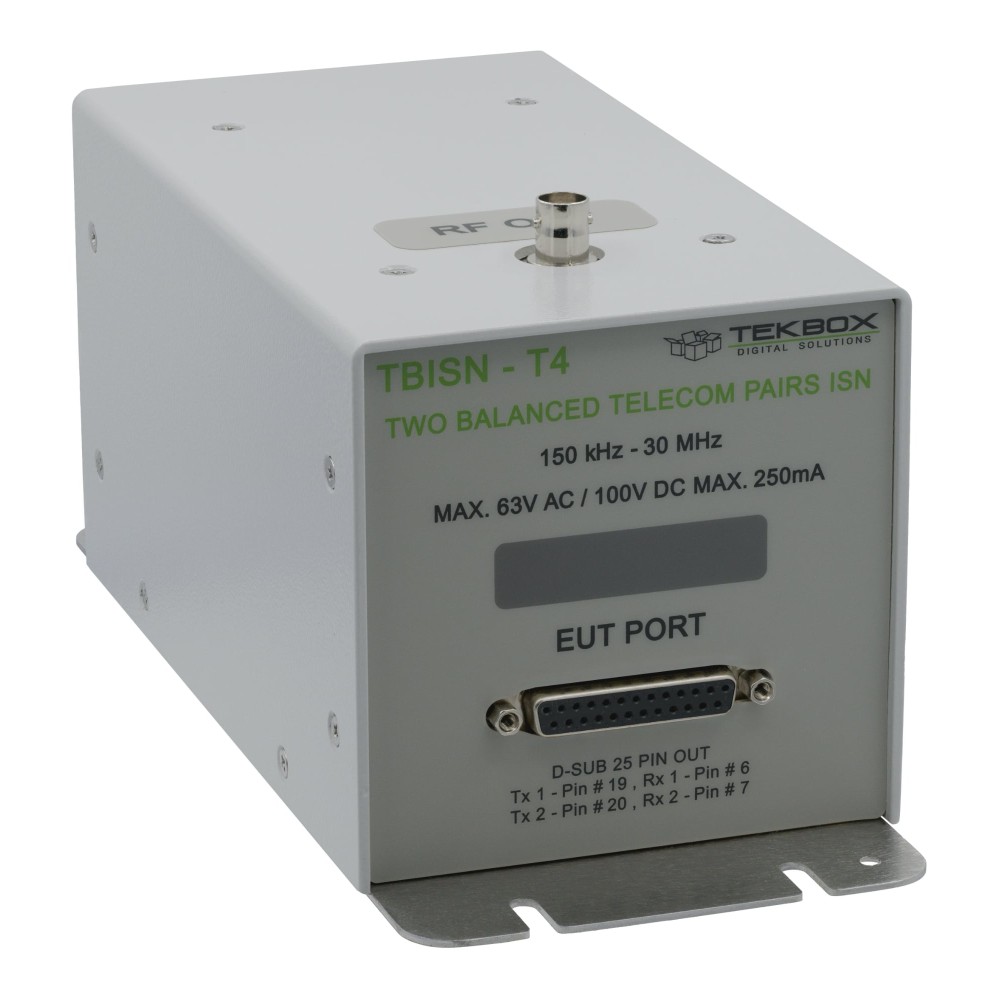

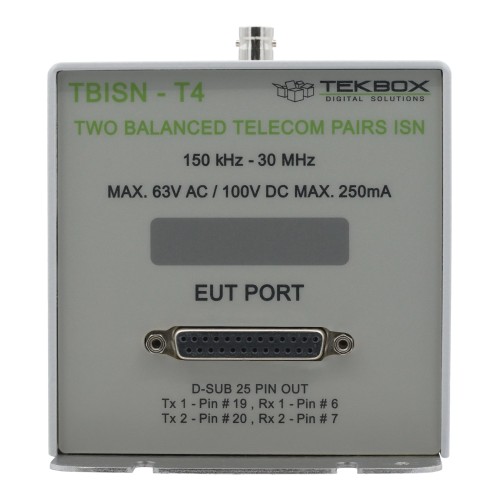

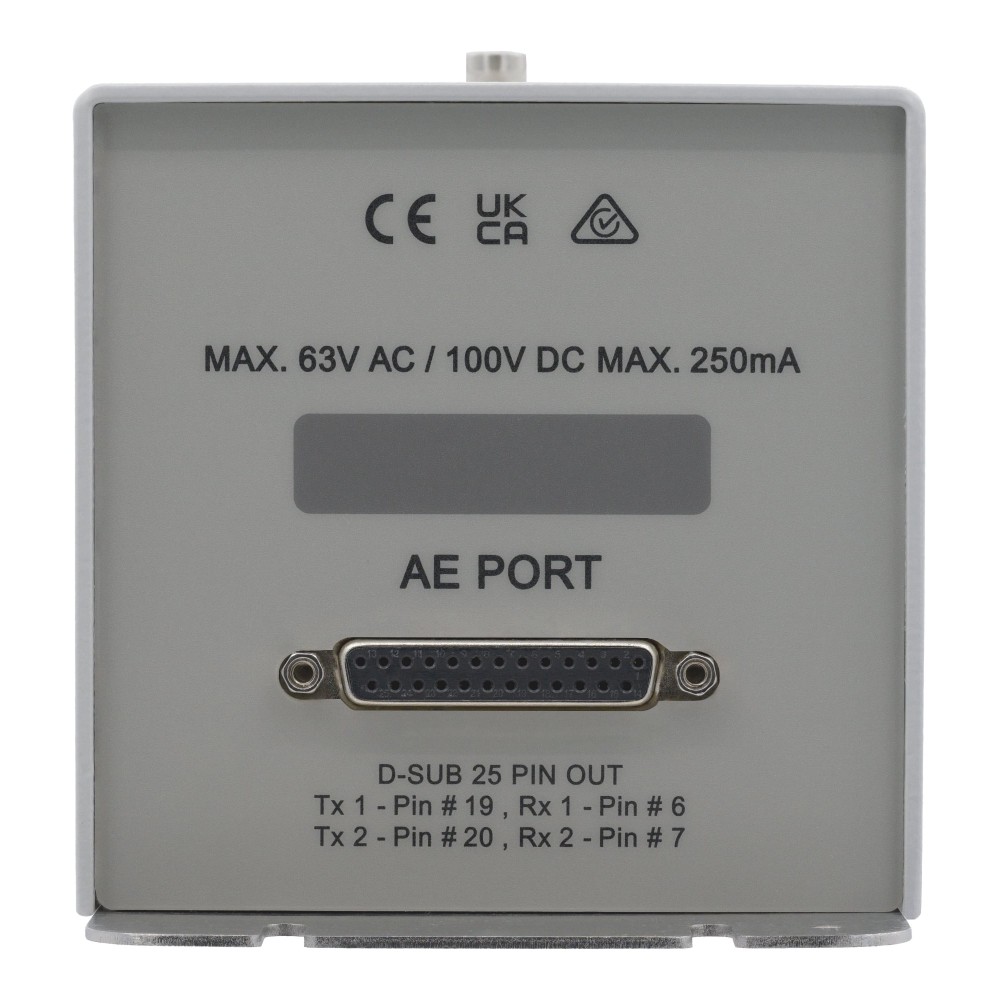

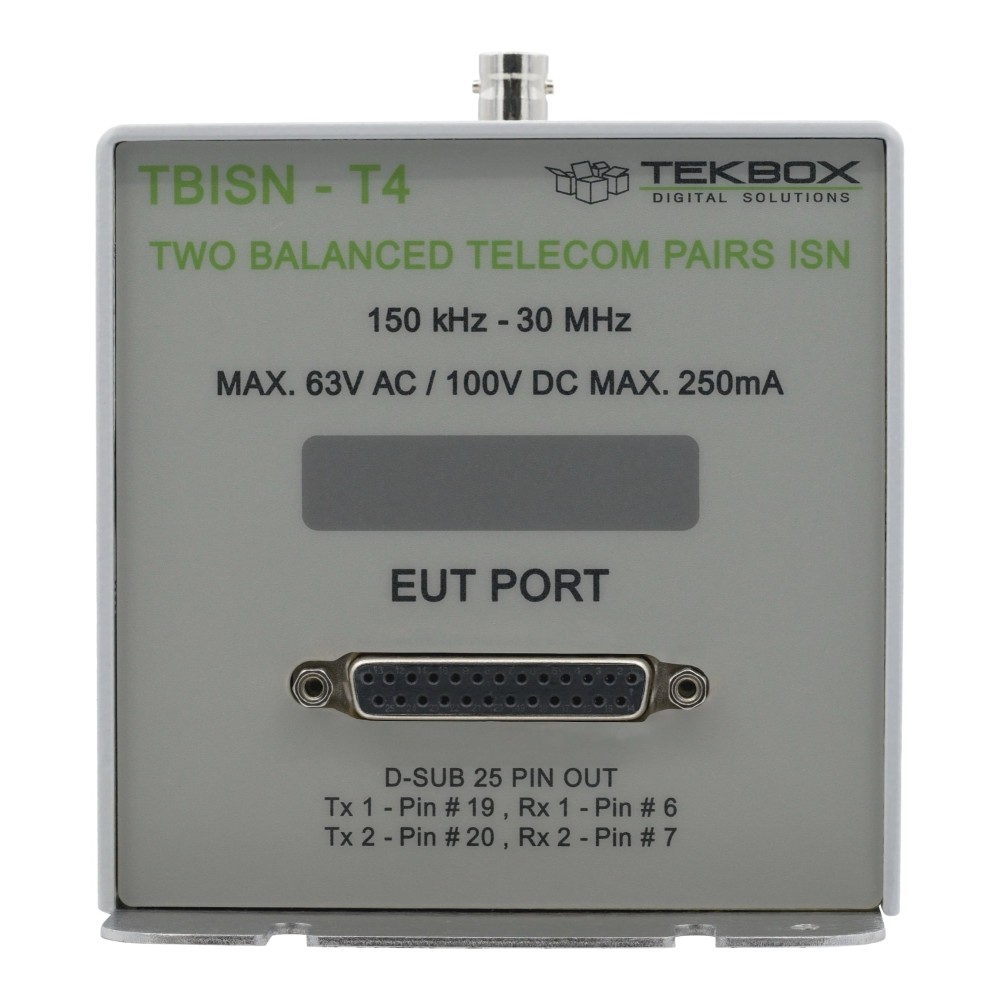

TekBox TBISN-T4 Réseau de stabilisation d'impédance (ISN) pour 2 paires symétriques

TekBox TBISN-T4 est un réseau de stabilisation d'impédance (ISN) conçu pour les mesures d'émissions conduites sur des câbles télécoms à paires torsadées non blindées (UTP) à 2 paires symétriques. Il est conforme aux exigences CISPR 22, CISPR 32 et CISPR 16-1-2 pour les câbles de Catégorie 5 et Catégorie 6.

L'instrument est positionné entre l'équipement sous test (EUT) et l'équipement auxiliaire (AE) pour stabiliser l'impédance de mode commun et fournir un port de mesure RF de 50 Ohms pour le récepteur ou l'analyseur de spectre. La conception assure la transparence aux signaux différentiels nominaux, permettant le fonctionnement normal des lignes de données pendant le test.

Caractéristiques Principales

• Plage de fréquence : 150 kHz - 230 MHz
• Impédance de mode commun : 150 Ohm
• Conformité : CISPR 22, CISPR 32, CISPR 16-1-2
• Tension maximale : 63V AC / 100V DC
• Courant maximal : 600 mA
• Port RF : Connecteur BNC femelle, 50 Ohm
• Connecteurs EUT/AE : RJ45
