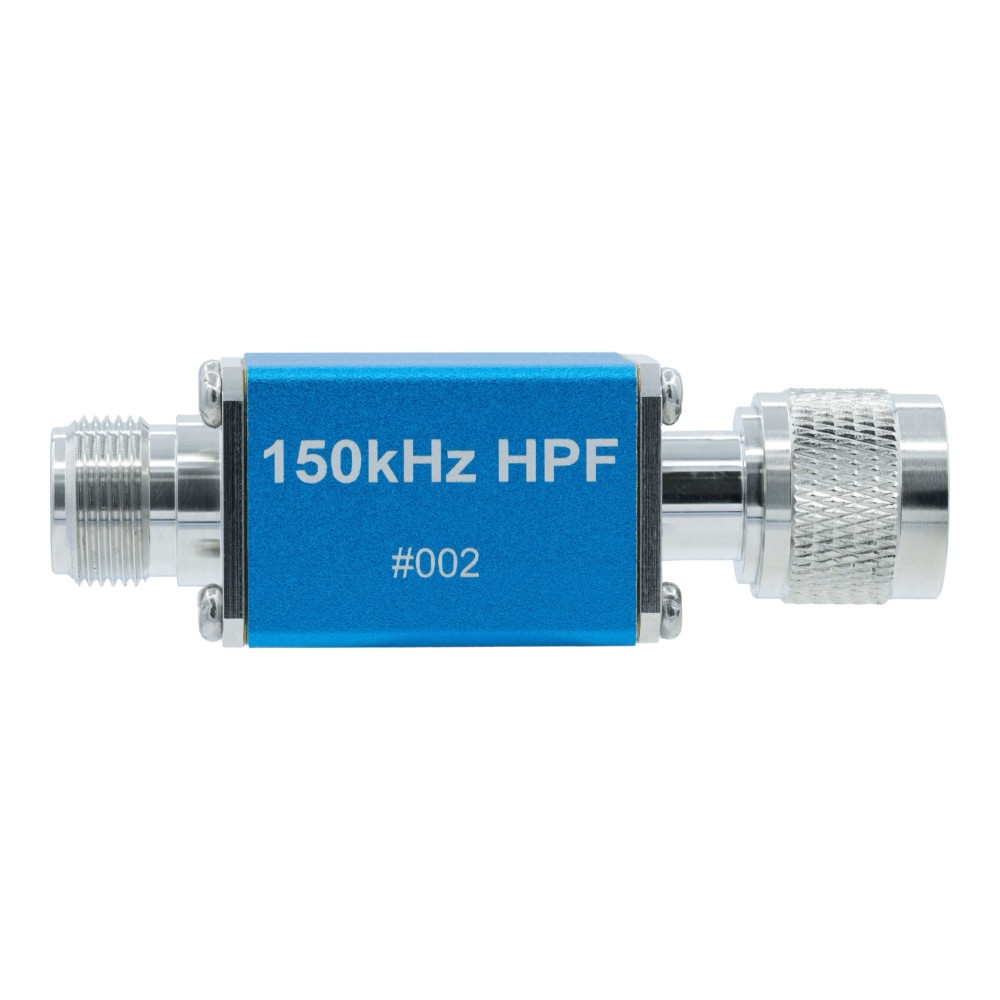

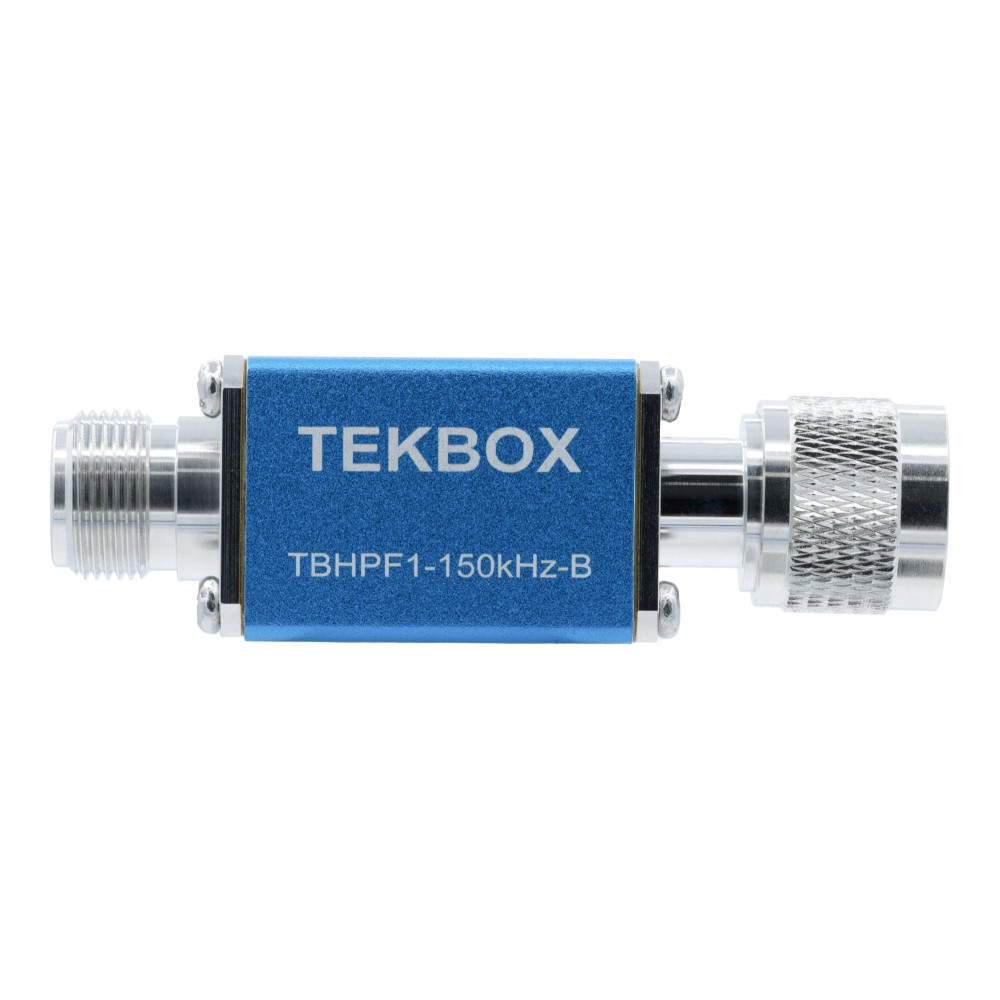

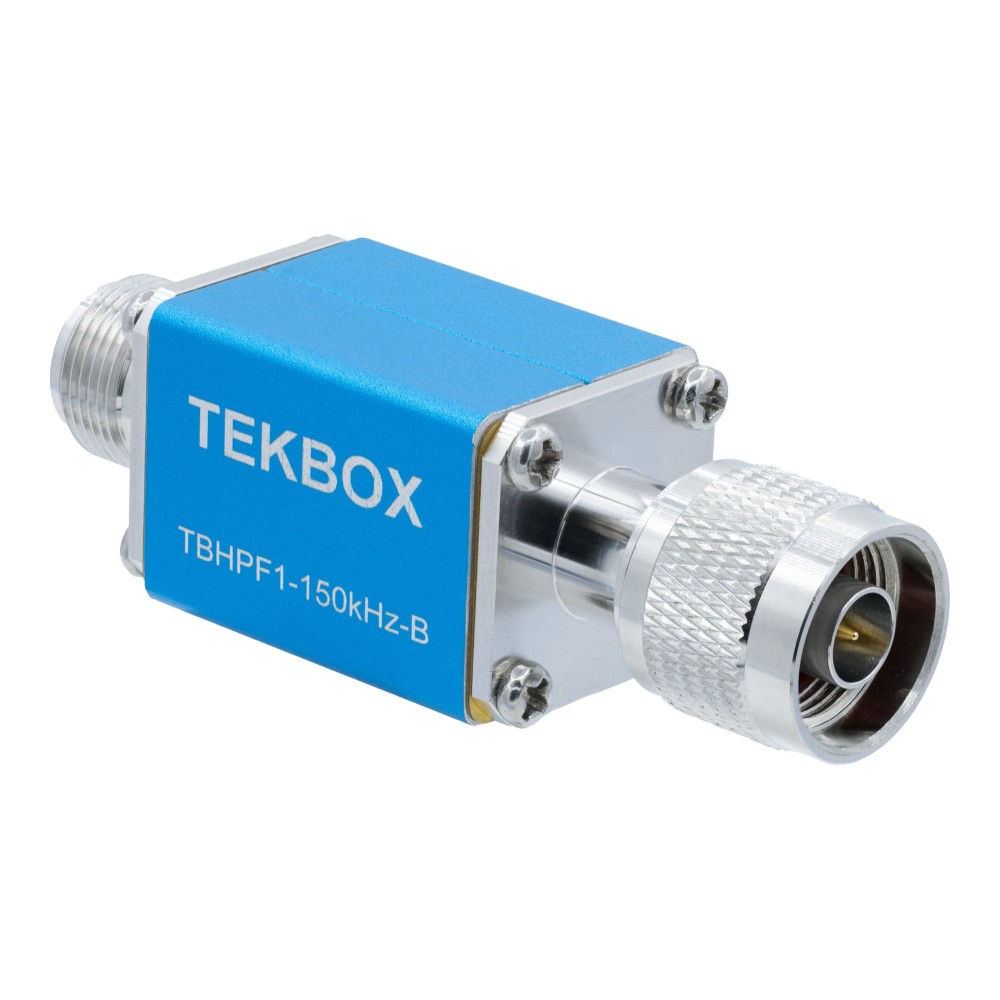

TekBox TBHPF1-150kHz B Filtre passe-haut

Le TBHPF1-150kHz B est un filtre passe-haut de 150 kHz conçu pour protéger les entrées RF des analyseurs de spectre ou des récepteurs CEM contre les sous-harmoniques de forte amplitude et la tension résiduelle de 50 Hz dans les configurations de mesure d'émissions conduites.

Spécifications

• Filtre passe-haut : symétrique, réfléchissant, 50 Ω
• Bande passante à 3 dB : 110 kHz – 3 GHz
• S11, 150 kHz – 110 MHz : < -18 dB
• Topologie : Chebyshev de 5e ordre
• Tension nominale du condensateur : 100 V
• Courant de saturation de l'inductance : 0,75 A
• Puissance d'entrée maximale (300 kHz – 1 GHz) : 10 W
• Connecteurs : N-Mâle / N-Femelle
• Dimensions : 26 x 26 x 82 mm
• Poids : env. 100 g
