TekBox TBGTC1 Cellule GTEM

Marque : TekBox Digital Solutions
Code Produit : TBGTC1
Disponibilité : 2 semaines après votre commande

2.495,00€
Prix Hors Taxes

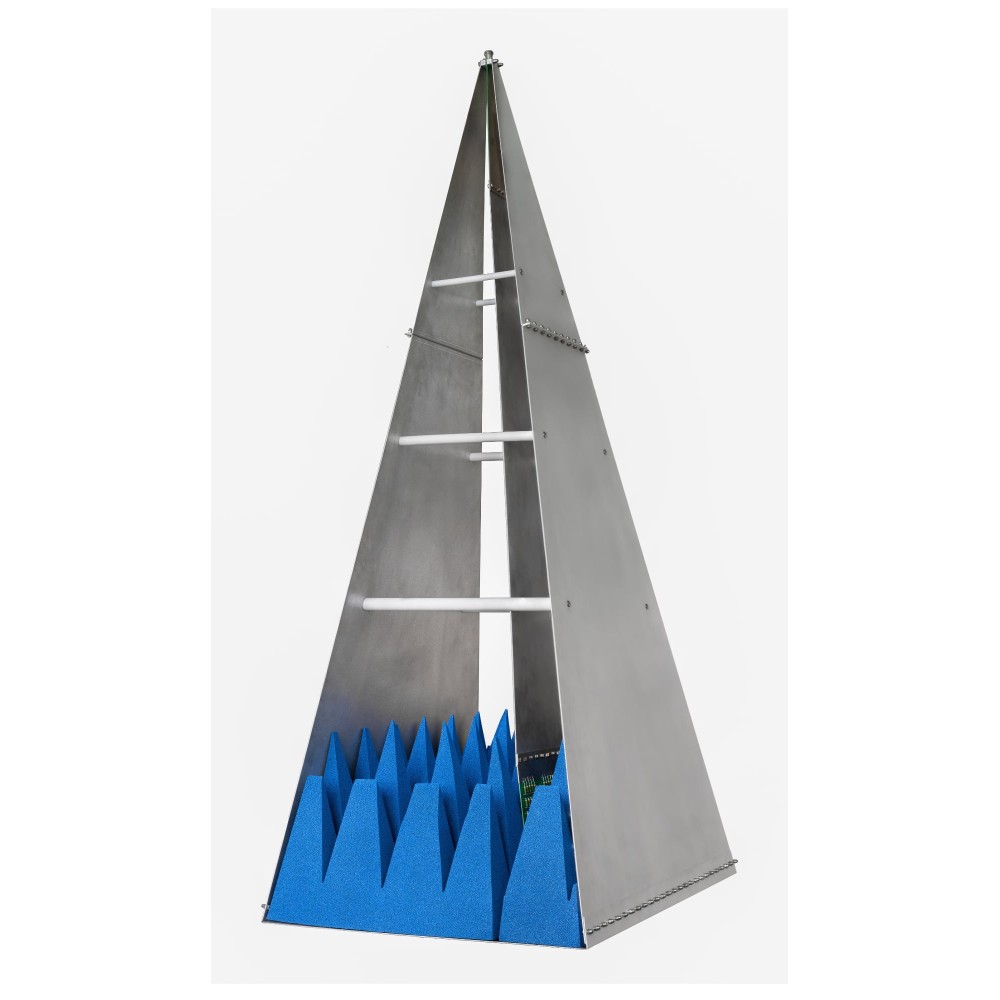

La GTEM-cellule ouverte TekBox TBGTC1 vient s'ajouter à notre portefeuille existant de cellules TEM ouvertes à faible coût pour les tests de préconformité CEM. Contrairement aux cellules TEM, qui présentent des limites à des fréquences plus élevées, les cellules GTEM peuvent fonctionner jusqu'à plusieurs GHz.

Les produits peuvent être examinés pour leurs émissions rayonnées et leur immunité avant et après les modifications de conception liées à la CEM en utilisant un analyseur de spectre avec générateur de poursuite, un amplificateur de puissance modulé et le EMCview Software.

L'ingénieur peut facilement valider si ses modifications ont amélioré ou affecté les performances CEM, ou si elles sont restées inchangées. L'utilisation de cellules GTEM élimine le besoin de conjectures.

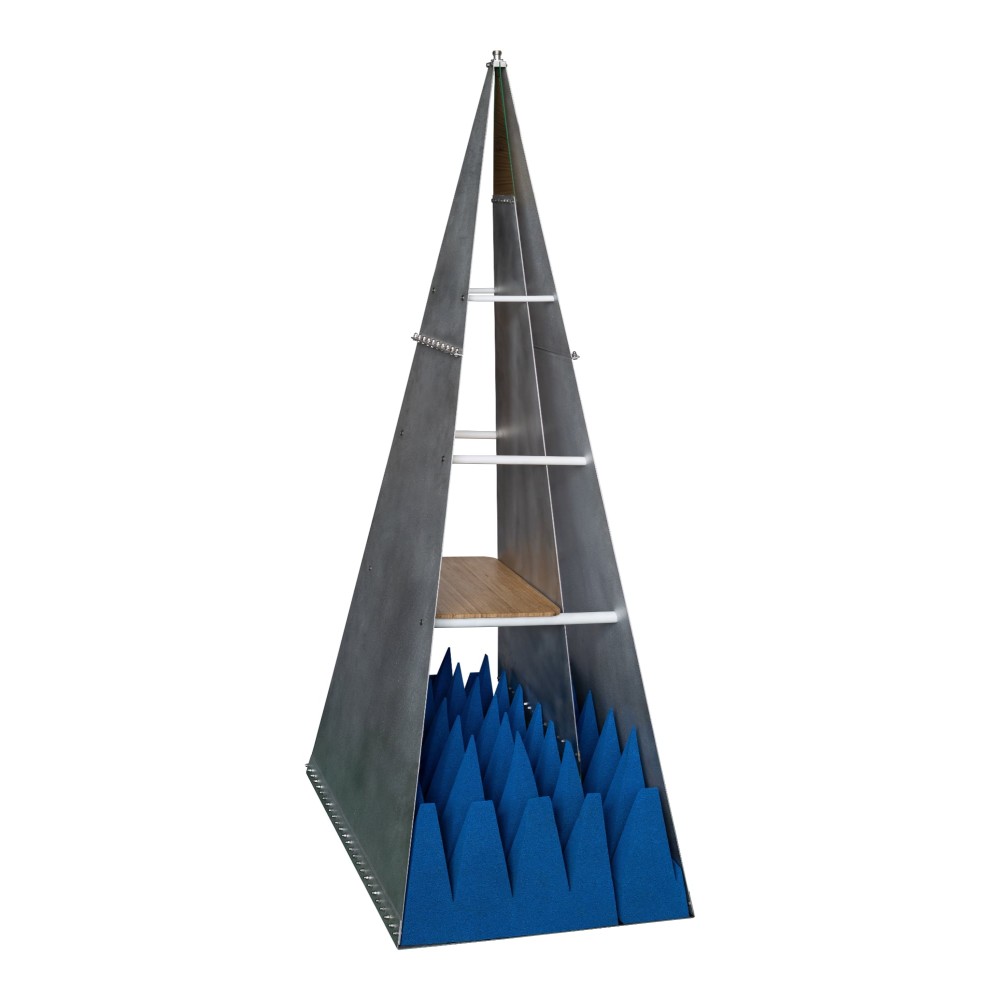

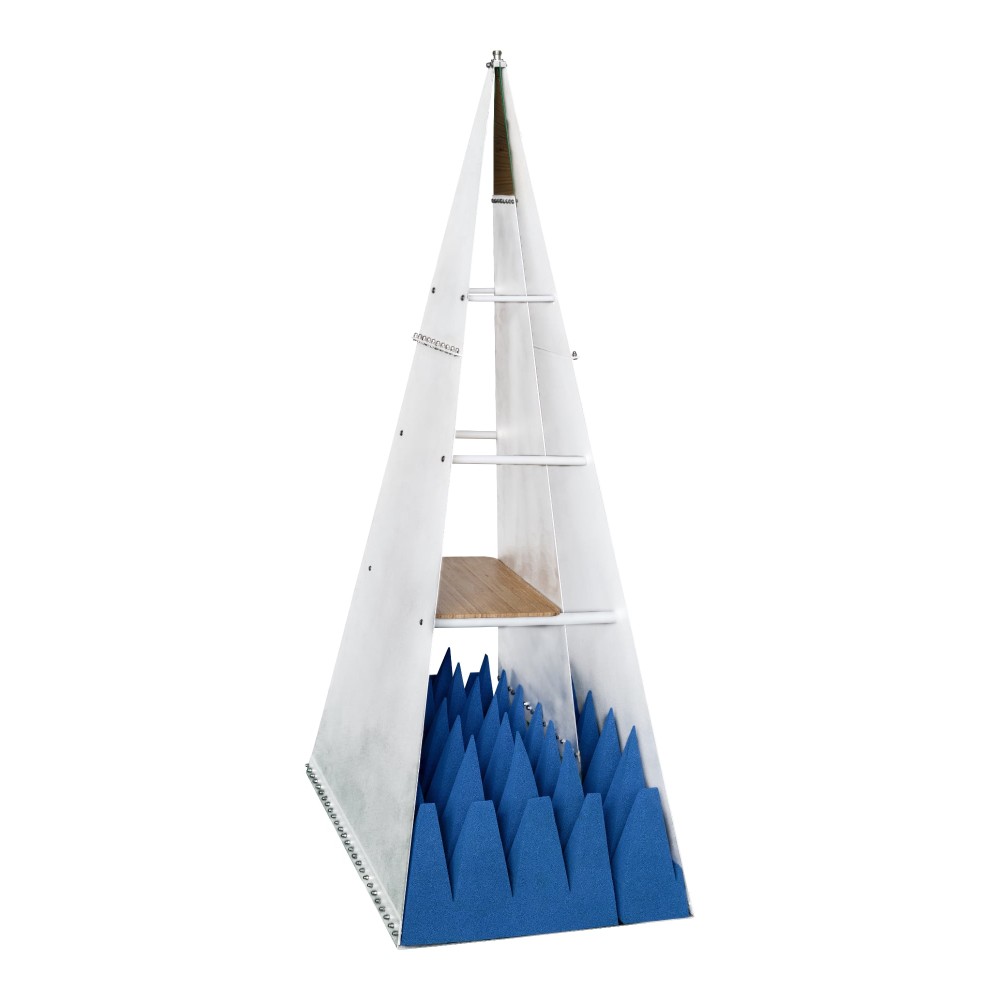

Positionnée verticalement, la TBGTC1 ne nécessite qu'une surface de 78 cm x 52 cm. L'UTP peut être commodément placé sur une planche en bois fournie qui repose sur les entretoises de la cellule GTEM.

Spécifications :

Hauteur du septum : 250 mm à l'emplacement de la carte UTP
Dimensions extérieures (LxlxH) : 1452x780x520 mm
Poids approximatif de la cellule : 13 kg
Taille maximale de l'UTP (LxlxH) : 200x200x150 mm
Volume de test défini (±3 dB < 3000 MHz, LxlxH) : 100x100x100 mm
Connecteurs de la cellule GTEM : N-femelle
Impédance nominale de la cellule : 50 Ohm
Plage de fréquences : 0,009 MHz - 6 GHz
Impédance d'onde : 377 Ohm
Puissance RF d'entrée continue maximale : 600 W
VSWR : 1:1.3 typique, 1:1.9 maximum
Uniformité du champ sur le volume de test maximal : jusqu'à 3 GHz < ± 6 dB

Optional shielded tent TBST-100/100/200:
Construction : deux couches de tissus conducteurs argentés, ouverture d'accès avec Velcro conducteur, cadre en aluminium
Suppression du bruit ambiant : jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz

CELLULES TEM

Modèle	TBTC0	TBTC1	TBTC2	TBTC3	TBGTC1
Plage de fréquence pour les tests d'immunité	9 kHz - 3,15 GHz	9 kHz - 2,1 GHz	9 kHz - 1,2 GHz	9 kHz - 700 MHz	0,009 MHz - 6 GHz
Plage de fréquence pour les tests d'émissions rayonnées	9 kHz - 6 GHz	9 kHz - 6 GHz	9 kHz - 6 GHz	9 kHz - 6 GHz	0,009 MHz - 6 GHz
Puissance d'entrée maximale	100 W * Nécessite une terminaison de 100 W	500 W * Nécessite une terminaison de 500 W	500 W * Nécessite une terminaison de 500 W	500 W * Nécessite une terminaison de 500 W	600 W
Dimensions extérieures (LxlxH)	390 x 100 x 62 mm	390 x 200 x 108 mm	636 x 300 x 205 mm	1038 x 501 x 305 mm	1452 x 780 x 520 mm
Zone utilisable sous le septum	190 x 70 mm	190 x 130 mm	230 x 280 mm	360 x 480 mm	200 x 200 x 150 mm
Hauteur du septum	28 mm	50 mm	100 mm	150 mm	250 mm à l'emplacement de la carte EUT
Application	Tests de préconformité aux émissions rayonnées et d'immunité	Tests de préconformité aux émissions rayonnées et d'immunité	Tests de préconformité aux émissions rayonnées et d'immunité	Tests de préconformité aux émissions rayonnées et d'immunité	Tests de préconformité aux émissions rayonnées et d'immunité
Accessoires par défaut	Bloqueur DC, terminaison 10 W, câble RG223 N-mâle vers N-mâle de 75 cm	Bloqueur DC, terminaison 25 W, câble RG223 N-mâle vers N-mâle de 75 cm	Bloqueur DC, terminaison 25 W, câble RG223 N-mâle vers N-mâle de 75 cm	Bloqueur DC, terminaison 25 W, câble RG223 N-mâle vers N-mâle de 75 cm	Câble coaxial N-mâle vers N-mâle
