TekBox TBMA1C Antenne biconique pour mesures CEM (20 MHz – 1 GHz)

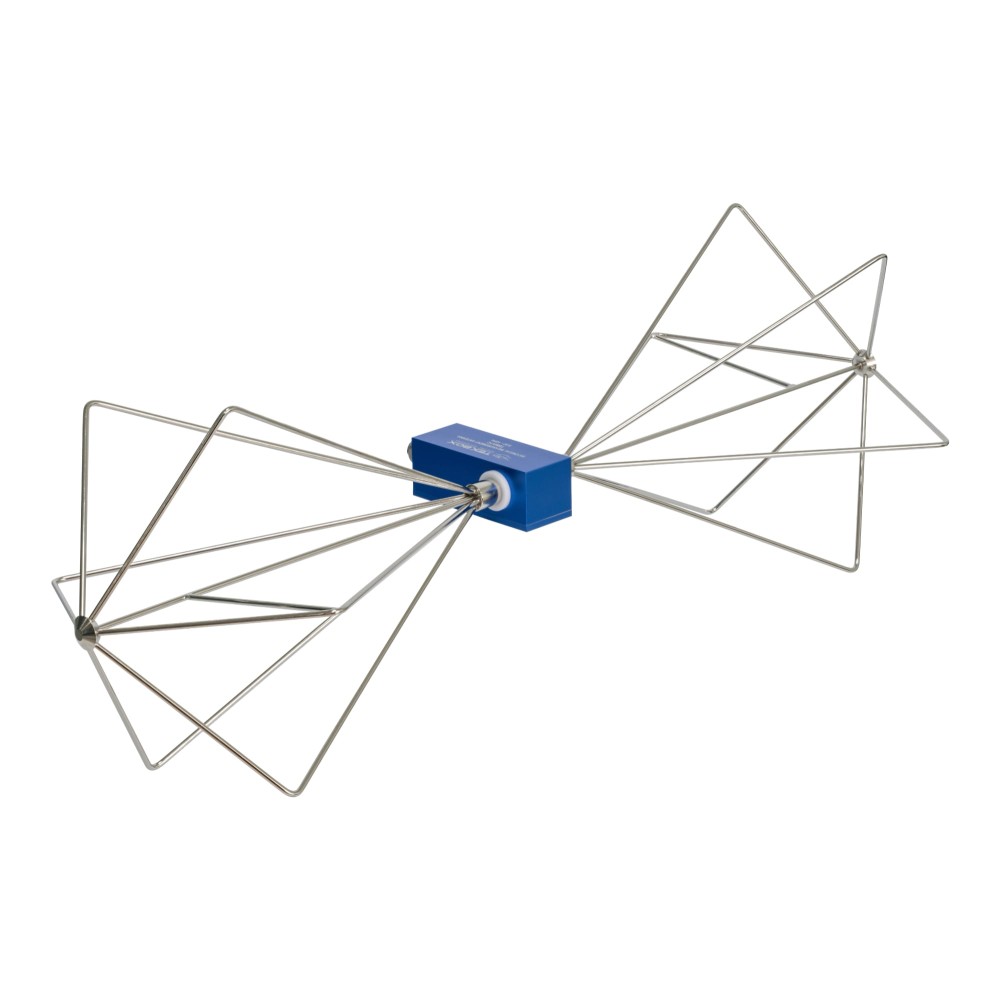

TekBox TBMA1C est une antenne de mesure biconique passive à large bande, conçue pour les tests de pré-conformité CEM sur les émissions rayonnées et pour la génération de champs électromagnétiques définis. Elle offre une couverture en fréquence caractérisée de 20 MHz à 1 GHz, avec des performances optimisées dans l'intervalle 20 MHz – 700 MHz.

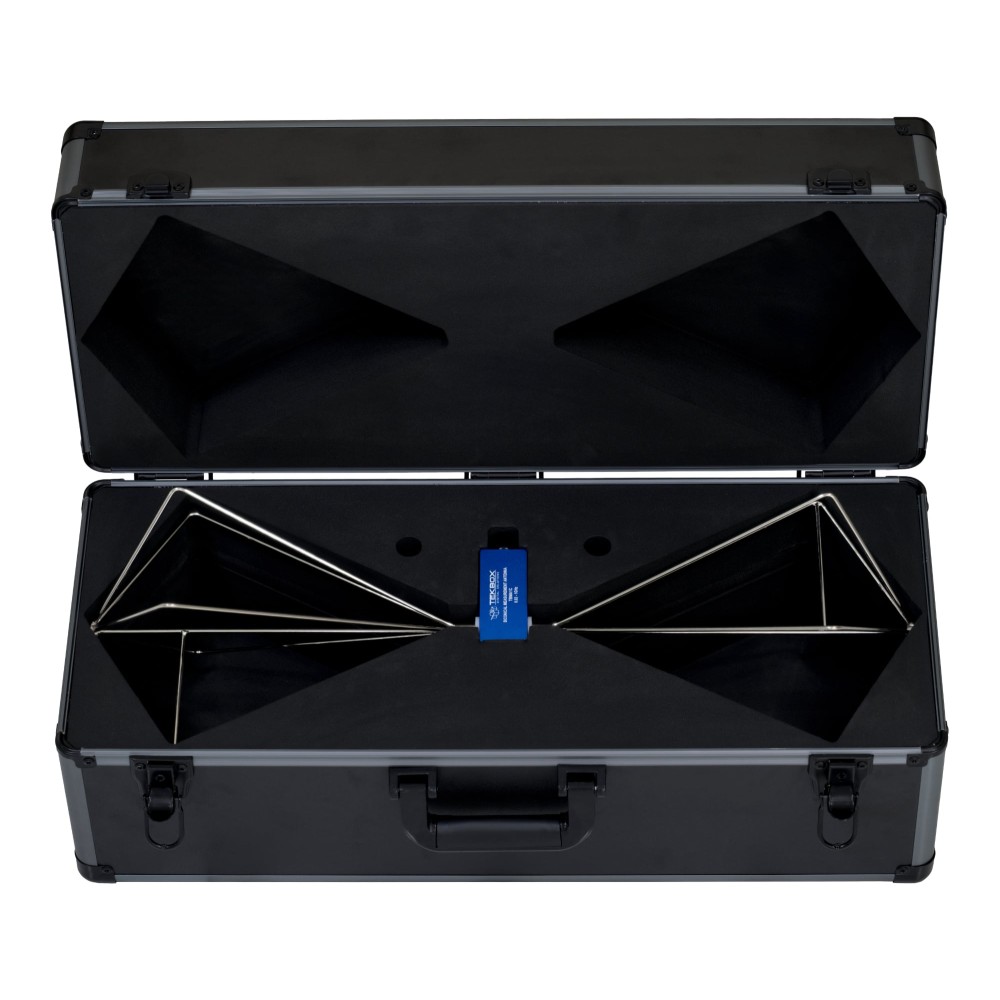

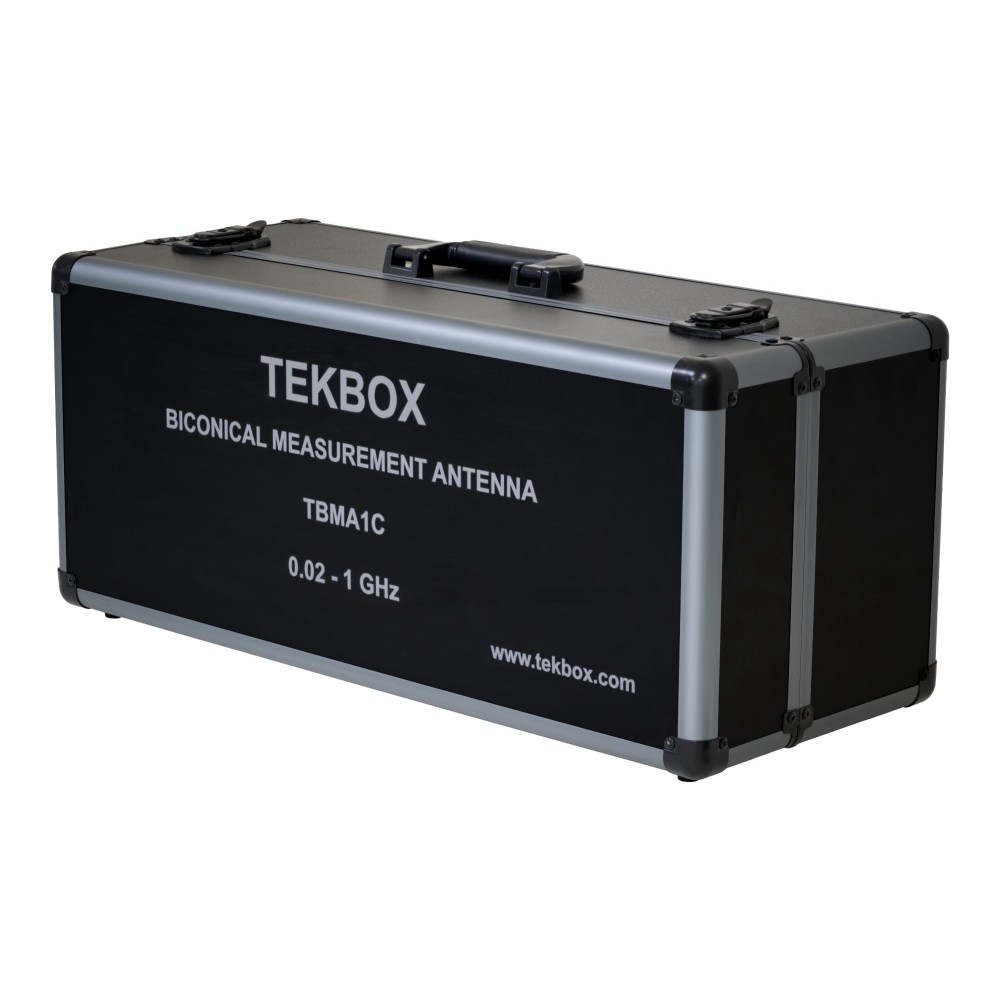

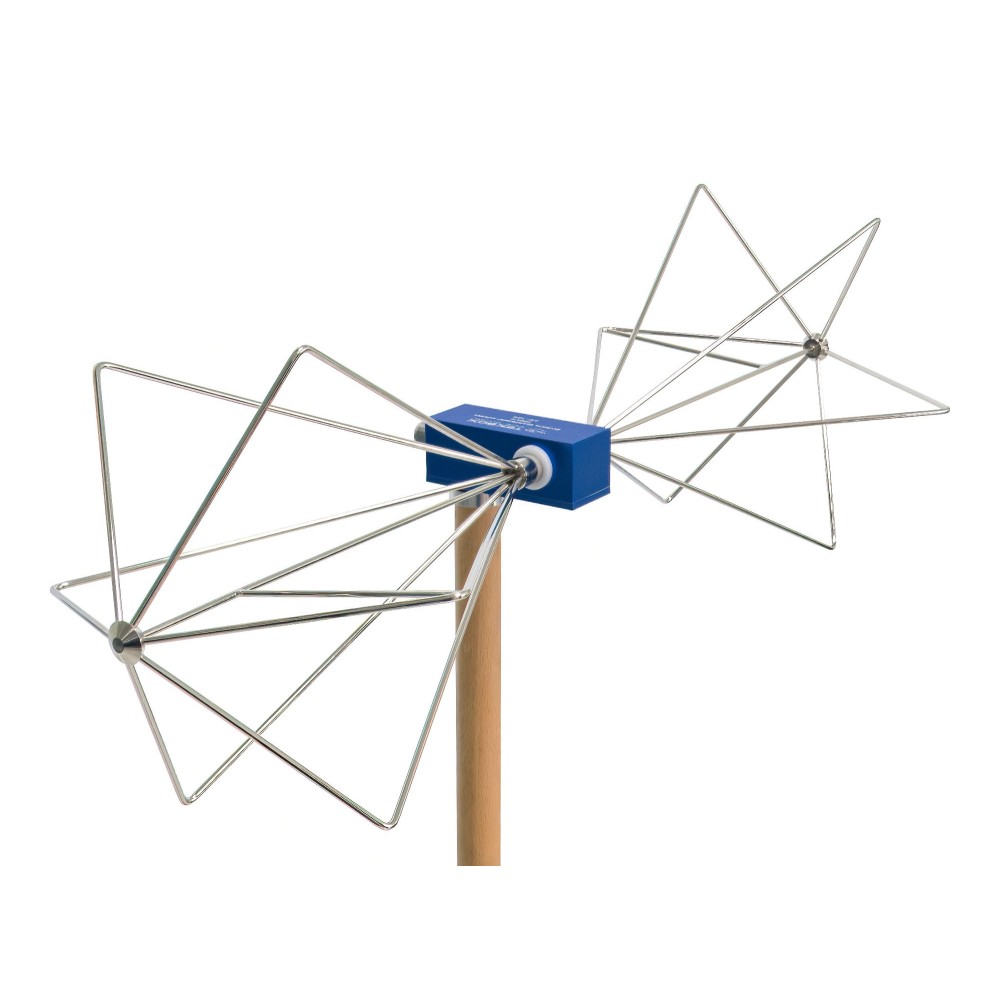

Grâce à sa conception légère et à la mallette en aluminium incluse, elle est idéale pour une utilisation en laboratoire et sur le terrain. Les éléments sont résistants à la corrosion et équipés d'un système de verrouillage anti-rotation. L'antenne intègre un balun à large bande et un adaptateur pour trépieds standard de 1/4”.

Caractéristiques Principales

• Plage de fréquence : 20 MHz – 1000 MHz (optimisée 20 MHz – 700 MHz).
• Type : Biconique passive.
• Impédance nominale : 50 Ω.
• Puissance maximale en entrée : 2 W continus.
• VSWR : < 2,66 (f > 200 MHz).
• Facteur d'antenne (3m) : 14,19 … 40,56 dB/m.
• Gain isotrope (3m) : -38,64 … 1,26 dBi.
• Connecteur : N-femelle.
• Dimensions : 605 mm x 235 mm x 203 mm.
