TekBox TBMA5 Antenne monopôle active 9kHz-30MHz

TekBox TBMA5 est une antenne monopôle active, élargissant la gamme de produits Tekbox d'équipements de test de pré-conformité EMC abordables.

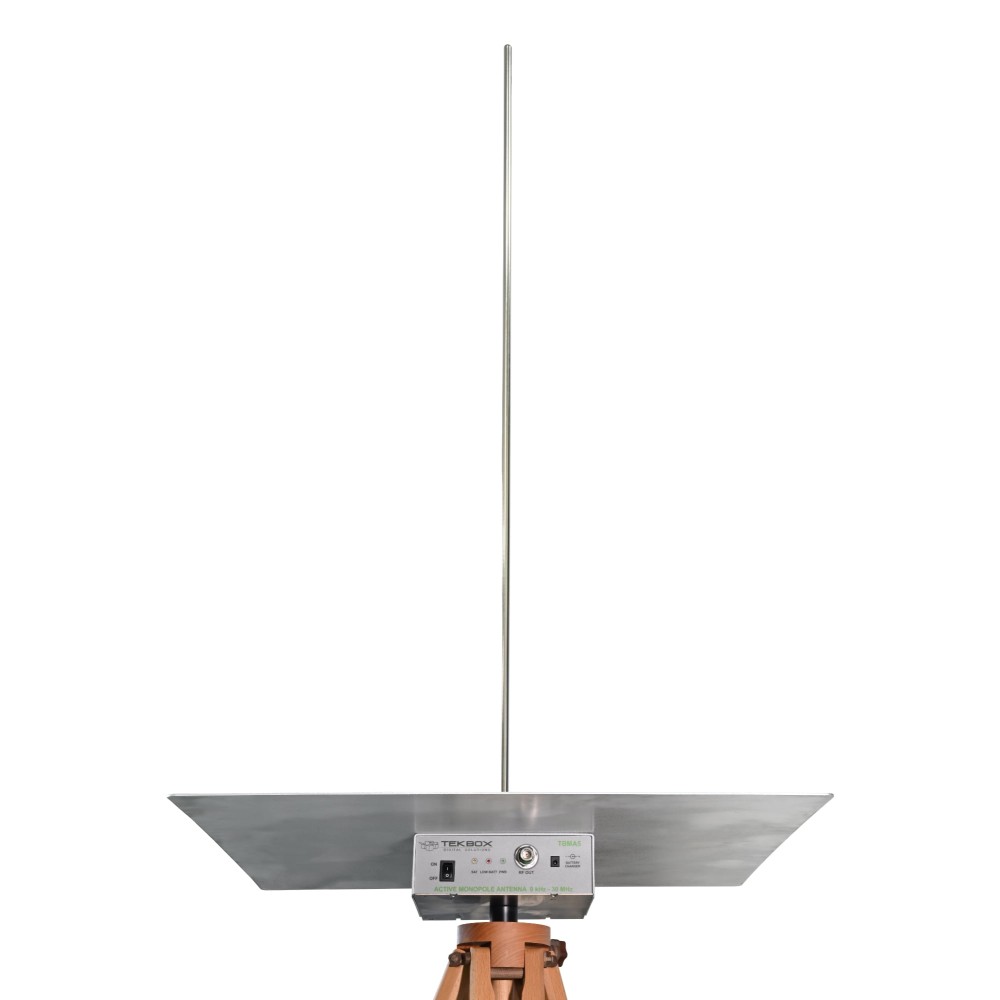

L'antenne monopôle est conçue pour les mesures d'émissions rayonnées dans la plage de fréquences de 9 kHz à 30 MHz, selon CISPR 16. L'antenne monopôle a une tige d'une hauteur de 104 cm et fournit une sensibilité suffisante pour effectuer des mesures d'émissions rayonnées telles que spécifiées dans CISPR 25 ou MIL-STD-461G.

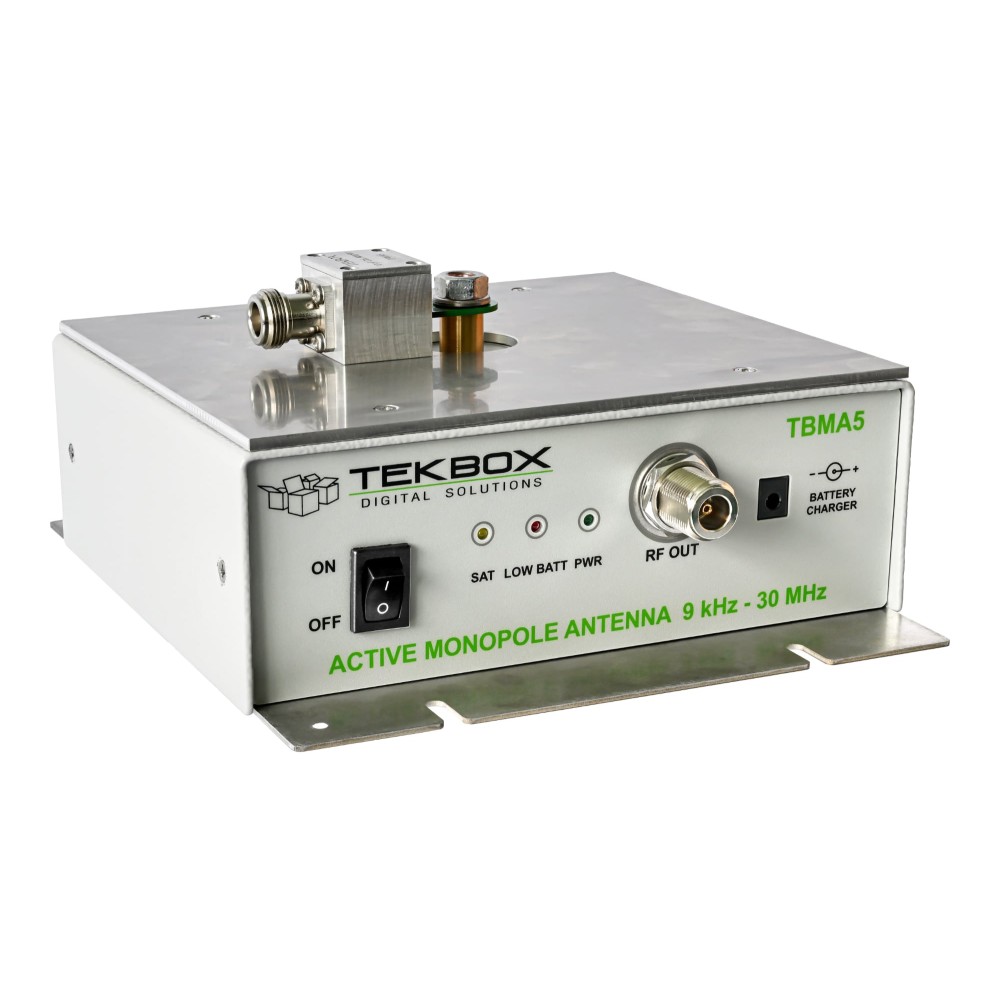

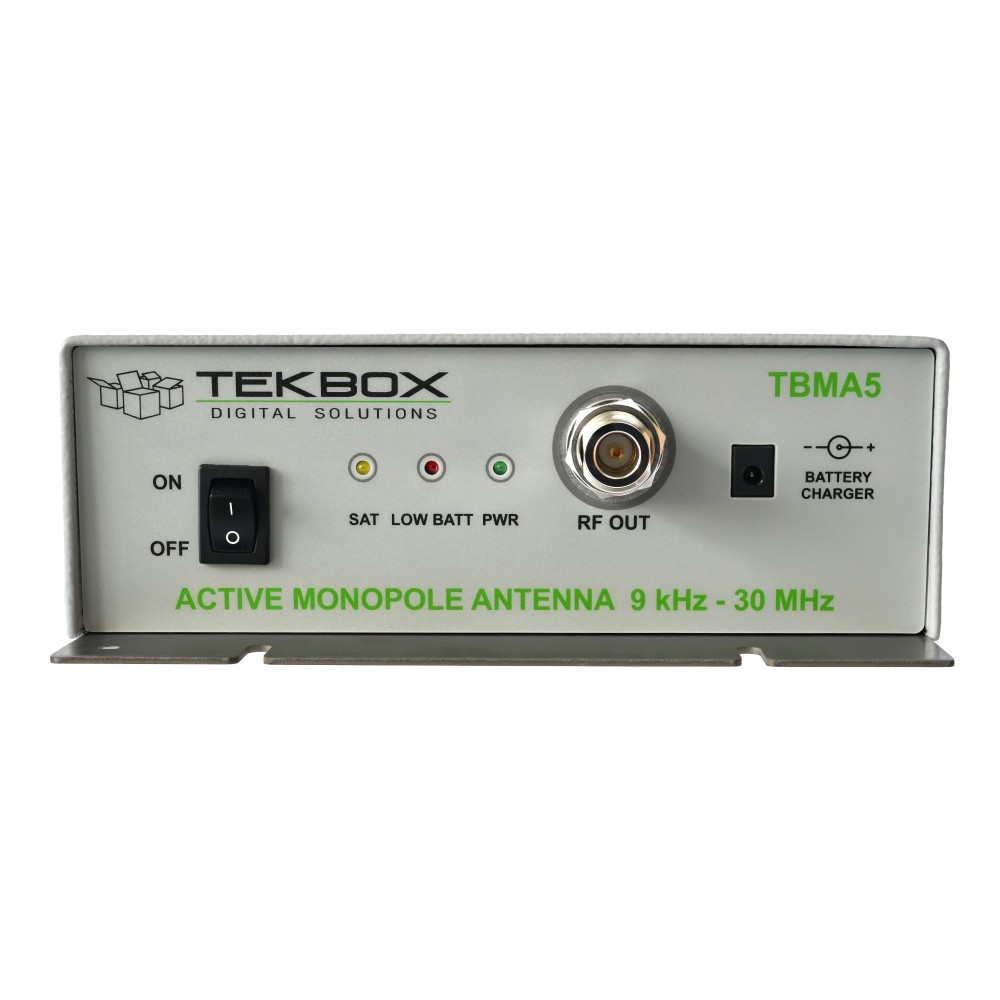

Le TBMA5 se compose d'un convertisseur d'impédance, d'un chargeur universel, d'une tige de 10 mm de diamètre, d'un plan de masse de 60 cm x 60 cm et d'un adaptateur d'étalonnage standard de 10 pF. De plus, il comprend le câble coaxial avec ferrite et l'équipement de mise à la terre requis selon MIL-STD-461G. Le convertisseur d'impédance est équipé d'un filetage 1/4" pour le fixer aux trépieds conventionnels.

Spécifications :

• Plage de fréquences caractérisée: 9 kHz à 30 MHz
• Facteur d'antenne de champ électrique: +6 à +7 dB/m, typique
• Variation du facteur d'antenne: < ±0.8 dB, typique
• Plage dynamique: 118 dB @ 1 MHz, largeur de bande de 1 KHz
• Champ électrique, limite inférieure: 12 dBµV/m (4.0 µV/m) @ 1 MHz, largeur de bande de 1 KHz
• Champ électrique, limite supérieure: 130 dBµV/m (3.15 V/m) @ 1 dB de compression
• VSWR de sortie: 1.02 à 1.52 (moyenne:1.06) :1
• Type de connecteur de sortie: N femelle

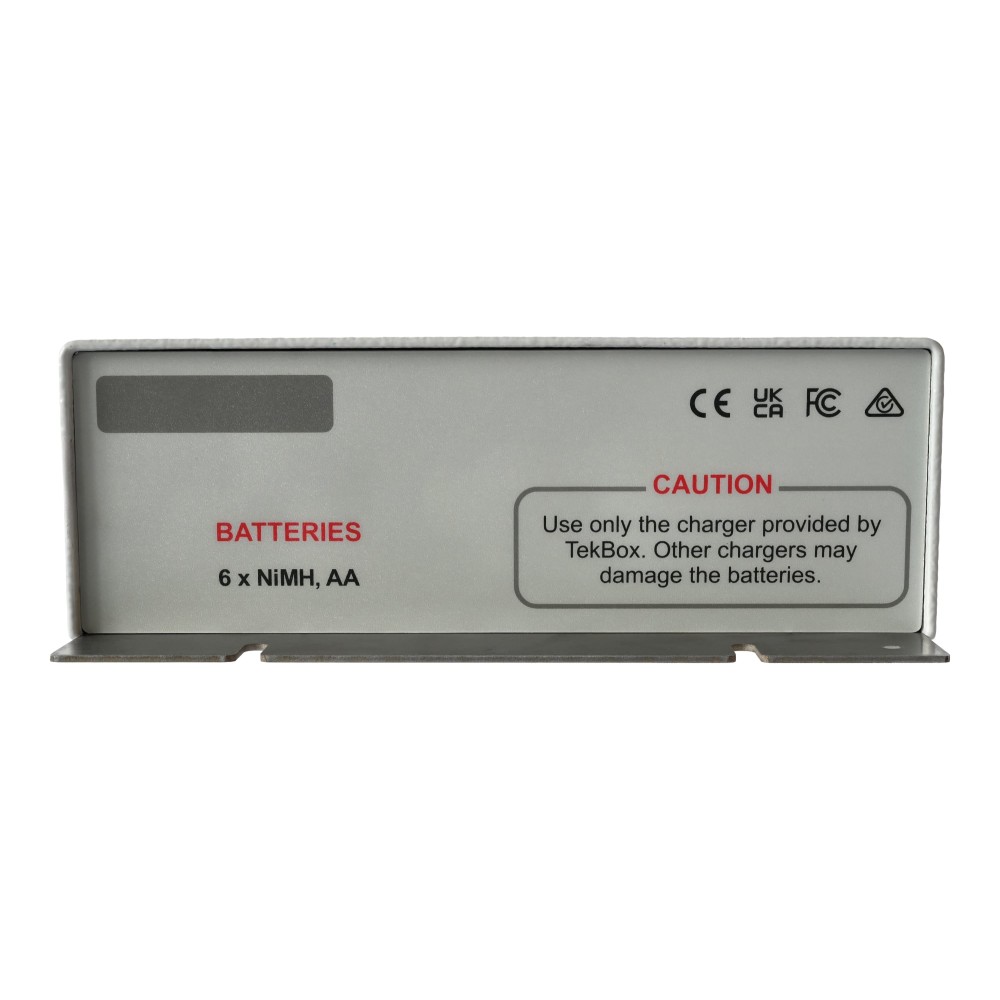

• Type de batterie: 6 x NiMH, AA (non incluses)
• Durée moyenne de vie de la batterie: 20 heures
• Chargeur: Ansmann ACS310

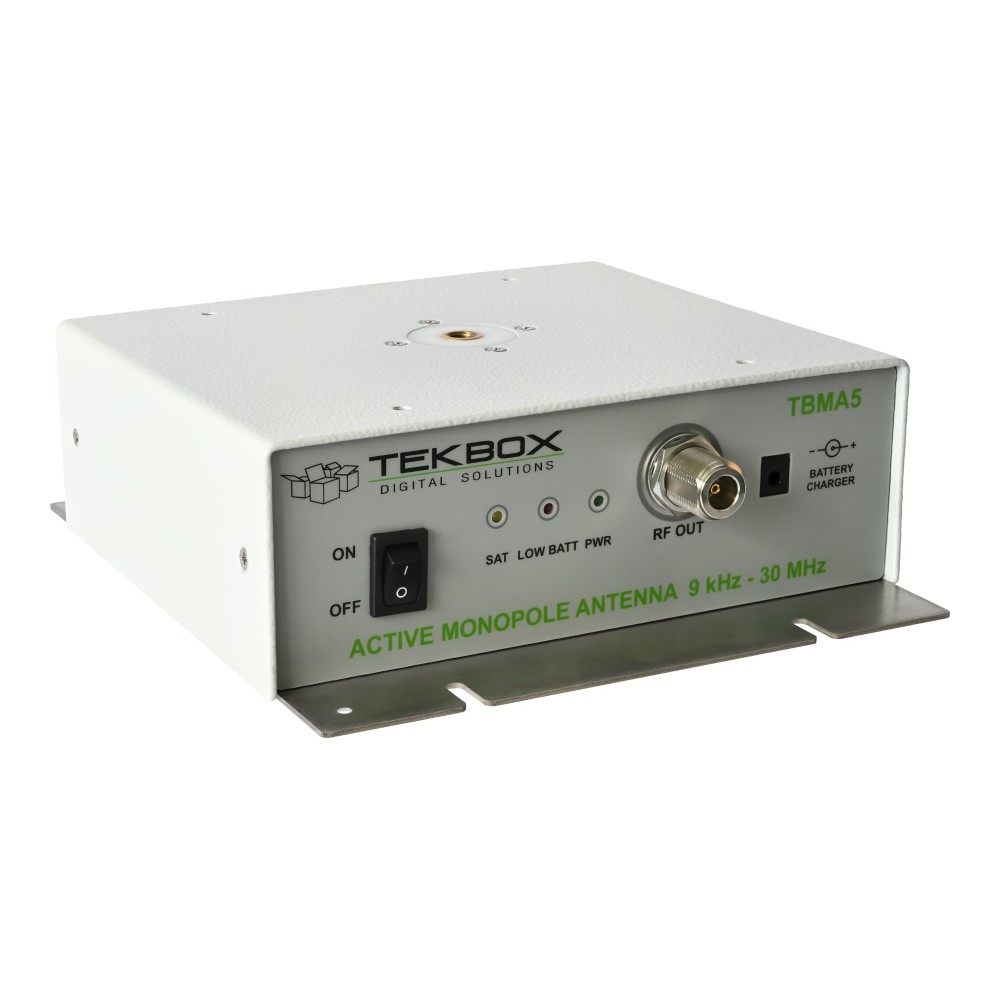

• Montage sur trépied: Filetage 1/4"
• Dimensions du convertisseur d'impédance: 185 x 210 x 65 mm, 1.5 kg
• Mallette de transport: Aluminium, 75 x 73 x 18 cm, 4 kg
