TekBox TBRS101-RX Antenne boucle RS101 30 Hz – 100 kHz

Le test MIL-STD-461G RS101 détermine la sensibilité des équipements installés à proximité de champs magnétiques rayonnés intenses, et leur capacité à les supporter dans la plage de fréquences 30 Hz – 100 kHz.

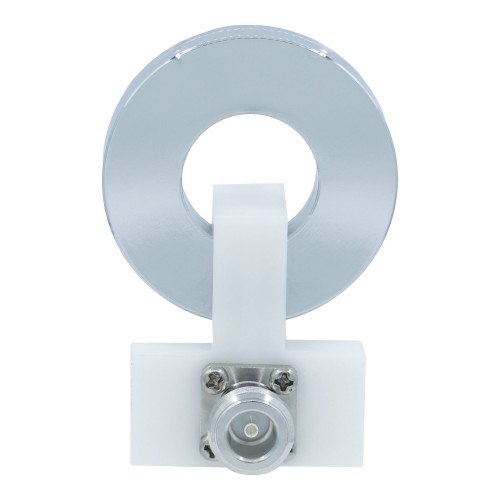

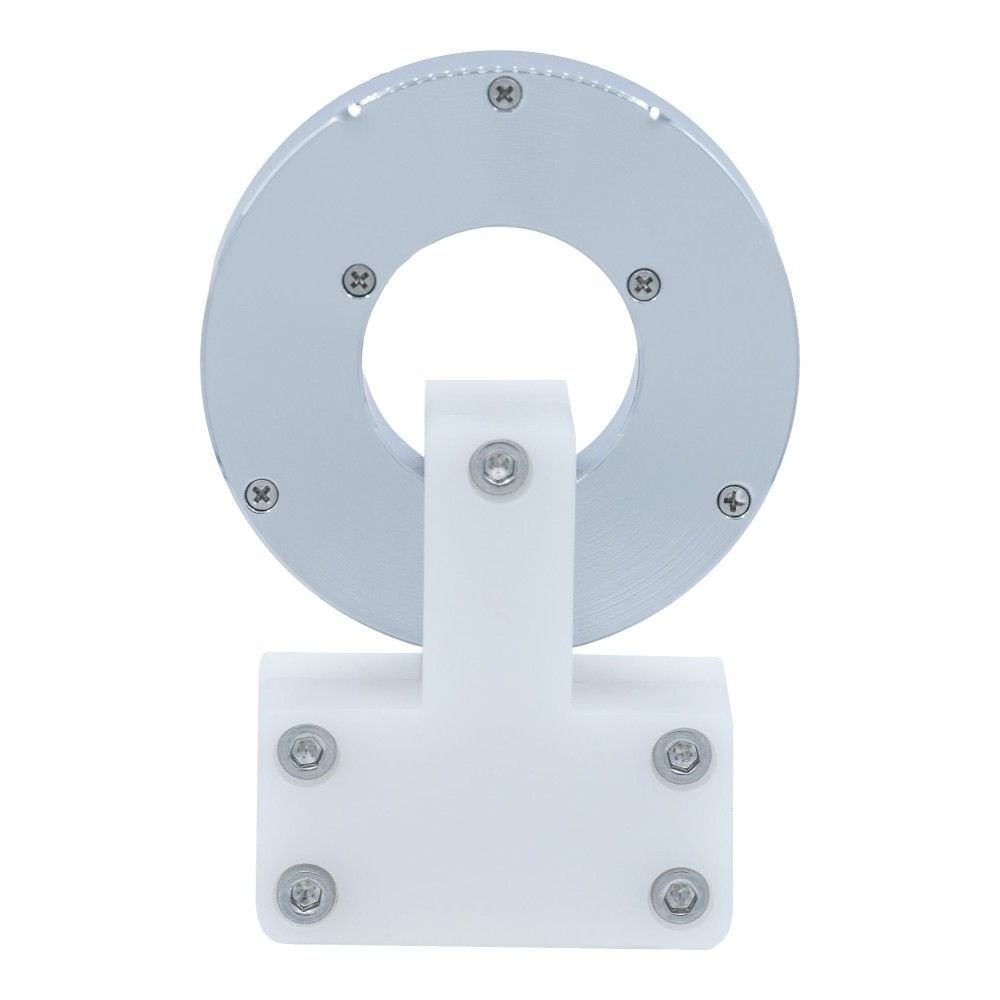

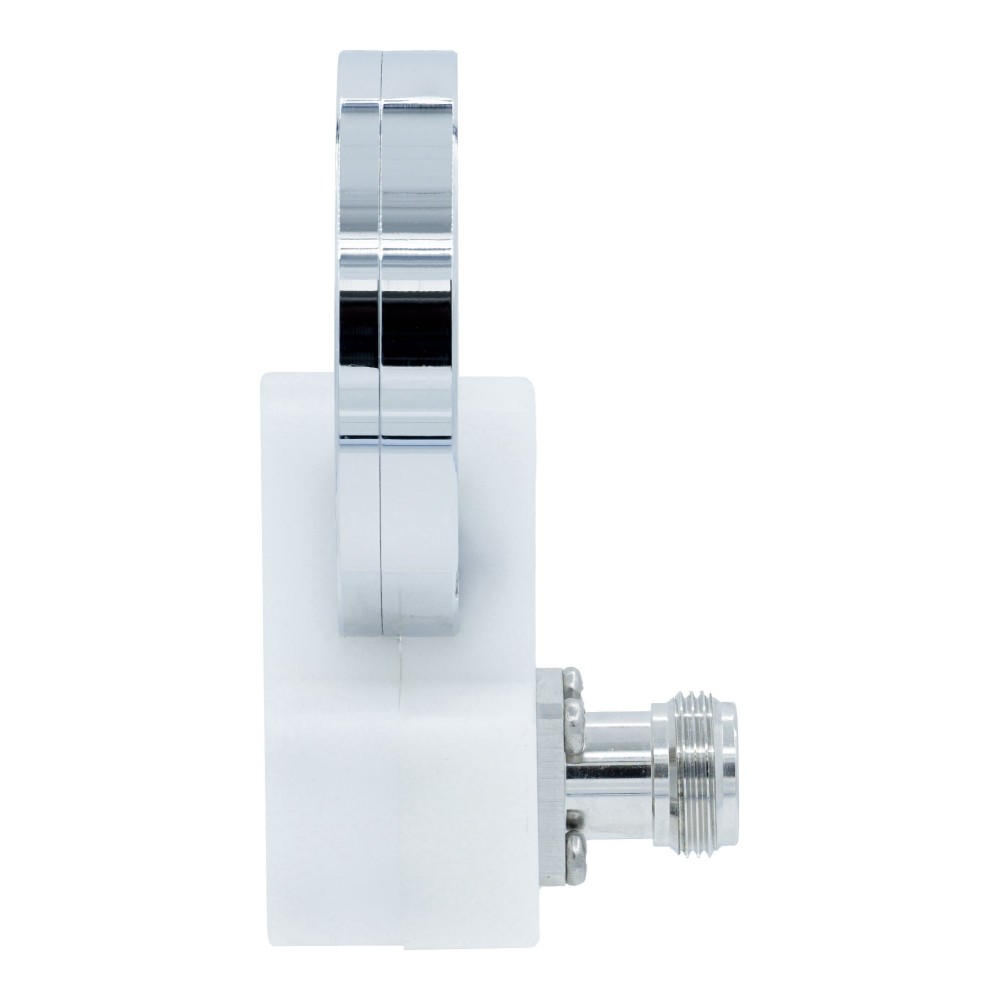

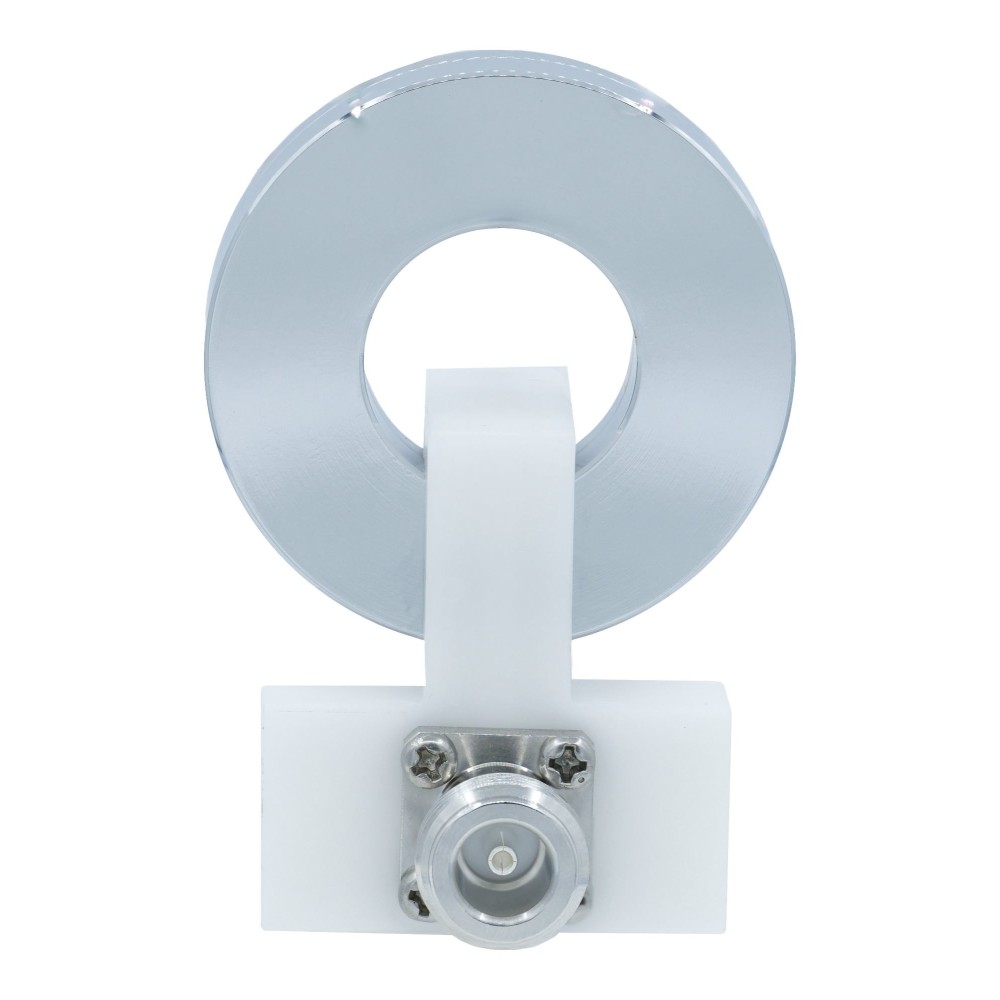

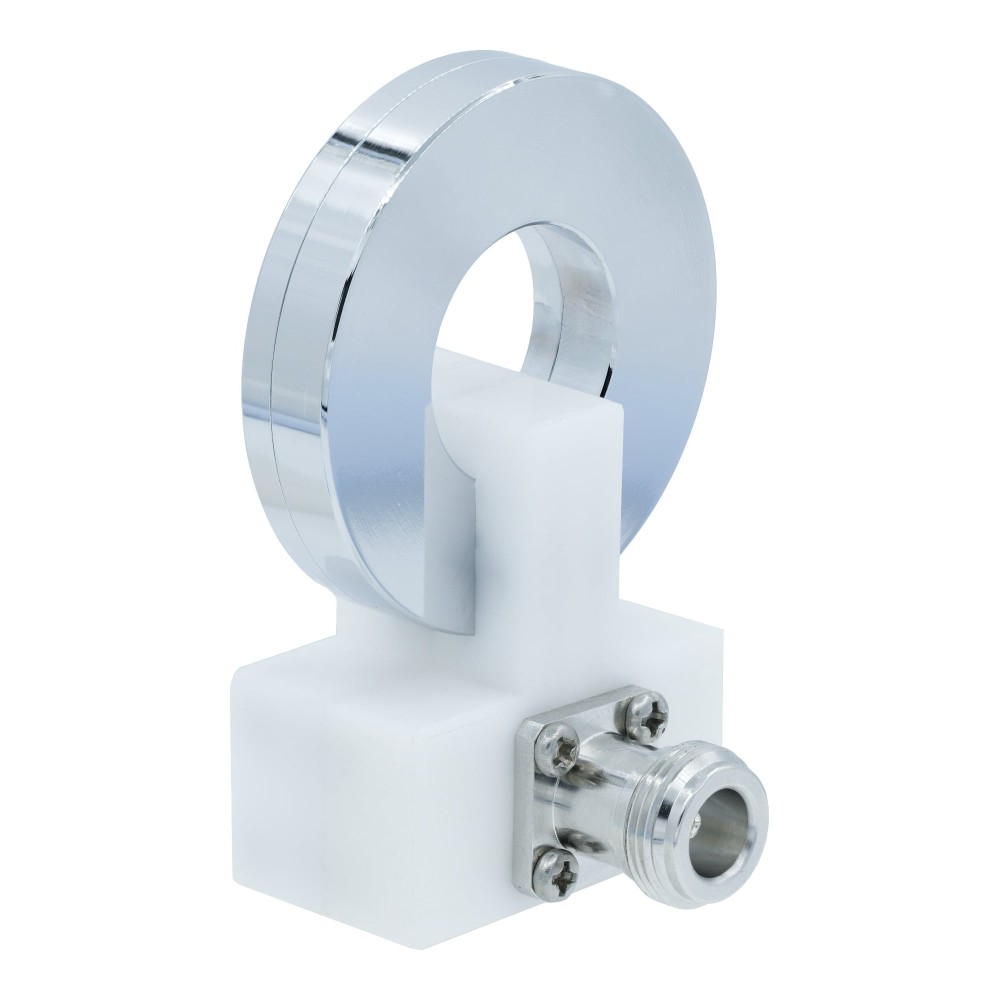

La boucle de surveillance de champ TBRS101-RX est constituée d'une bobine de 4,1 cm de diamètre avec 51 spires de fil Litz 41 AWG à 7 brins dans un boîtier blindé. La résistance continue de l'enroulement est de 4,1 Ω. La boucle capte le rayonnement de champ magnétique perpendiculaire au plan contenant à 5 cm de l'enroulement de la boucle rayonnante TBRS101-TX et génère un signal de tension proportionnel à l'intensité du rayonnement B-field/H-field sur son port de sortie.

Une sonde de surveillance de courant RF coaxiale TekBox TBCCP1-2K70, avec une impédance de transfert plate de 0 dBΩ (1V/A) de 9 kHz à 30 MHz sous charge 50Ω, est disponible en accessoire optionnel pour l'étalonnage.

Spécifications

• Type : Antenne cadre passive de surveillance
• Plage de fréquences : 30 Hz – 100 kHz
• Normes : MIL-STD-461G / RS101
• Diamètre de la boucle : 4,1 cm
• Construction de la boucle : 51 spires de fil Litz 41 AWG à 7 brins
• Résistance continue de la bobine : 4,1 Ω (nominale)
• Auto-inductance de la bobine : 180 µH
• Connecteur de sortie : N-femelle, 50 Ω
• Facteur de conversion de l'antenne : ±3 dB par rapport au facteur théorique validé pour la boucle de surveillance RS101 standard du MIL-STD-461G
• Dimensions mécaniques : L x l x H : 4,37 cm x 5,42 cm x 7,92 cm (1,72" x 2,13" x 3,12")
• Poids : 0,1 kg
