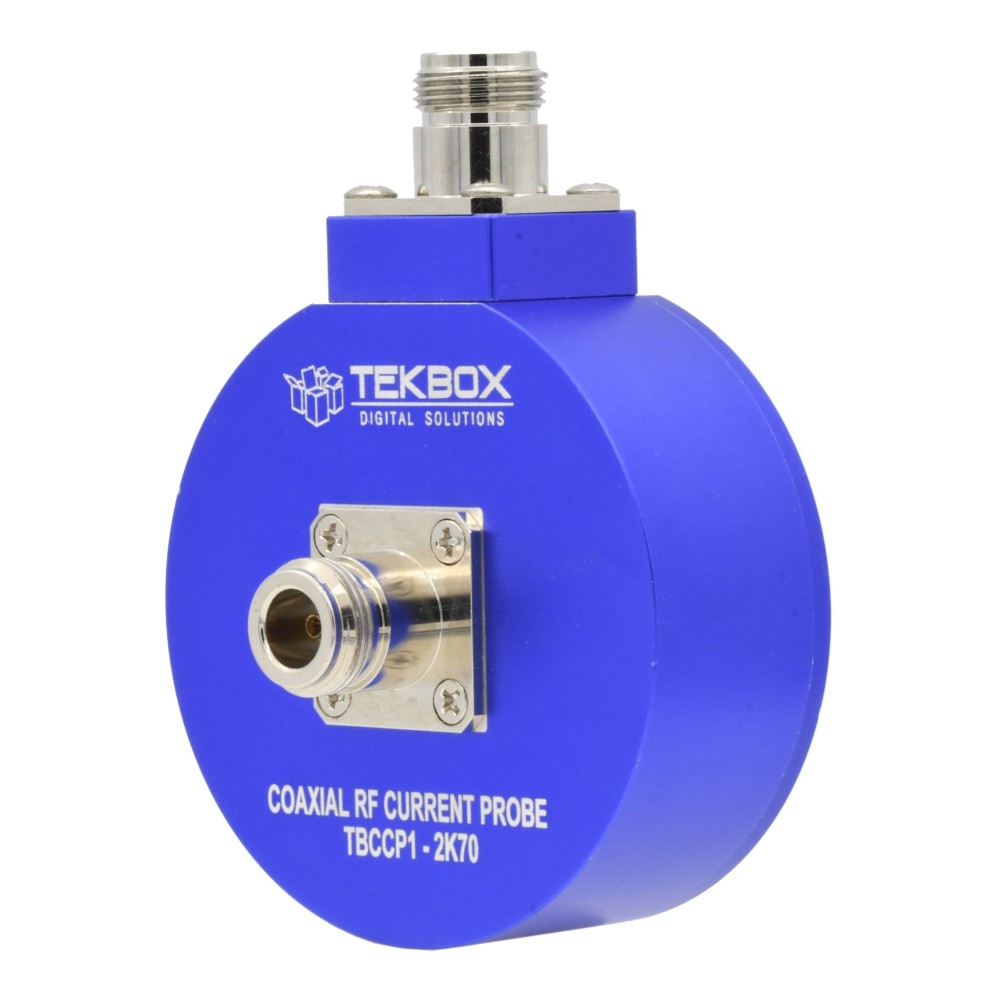

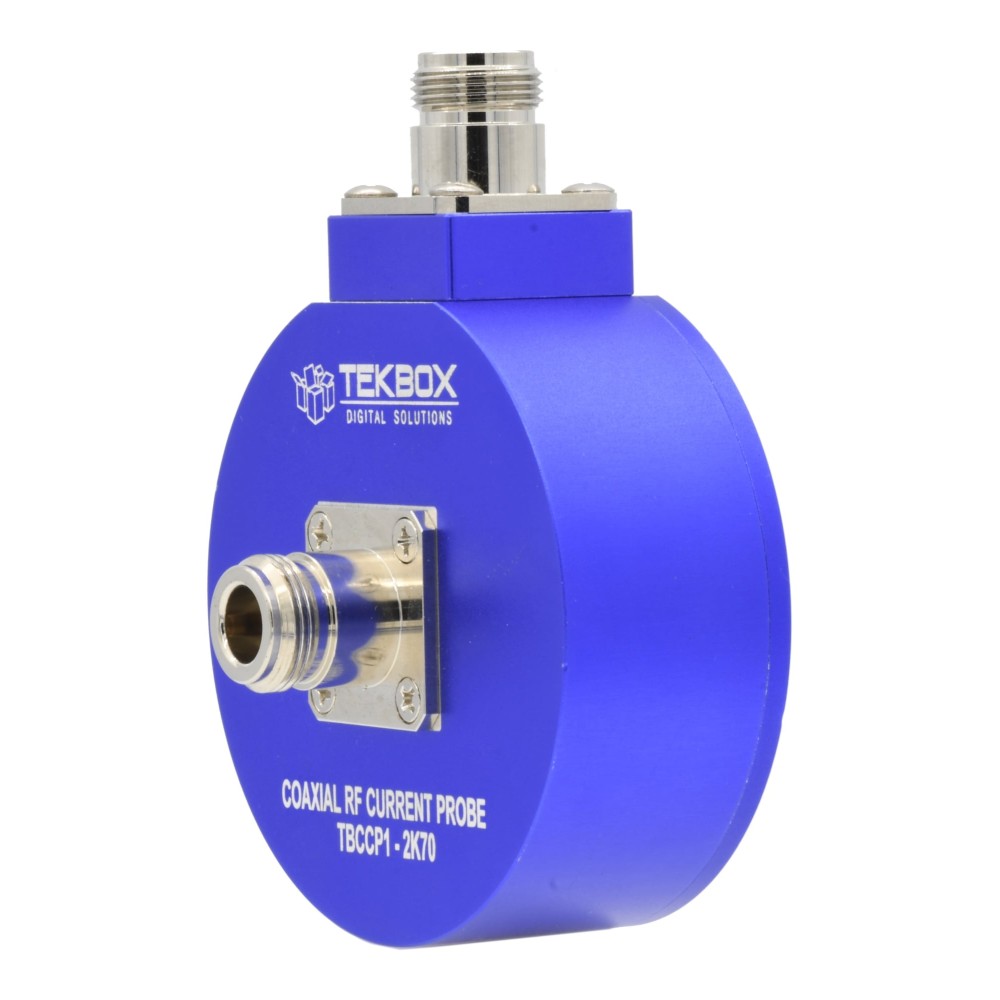

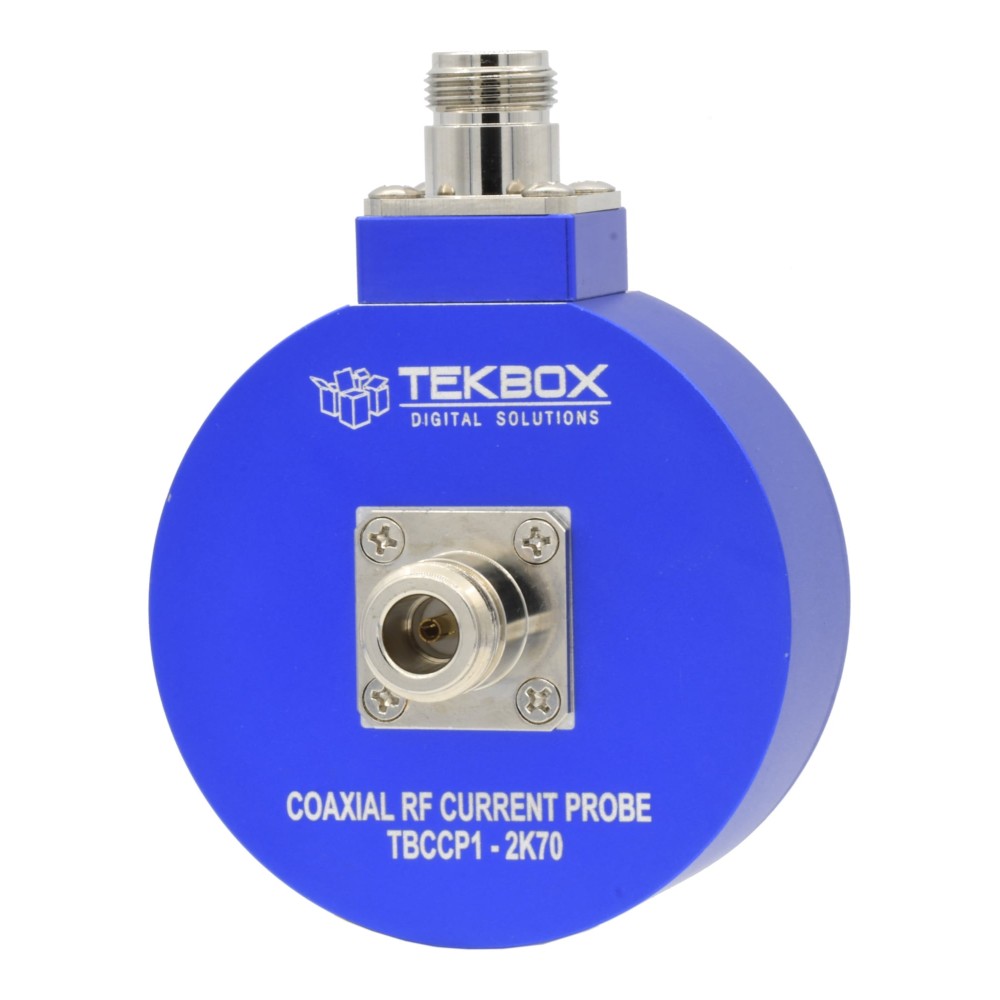

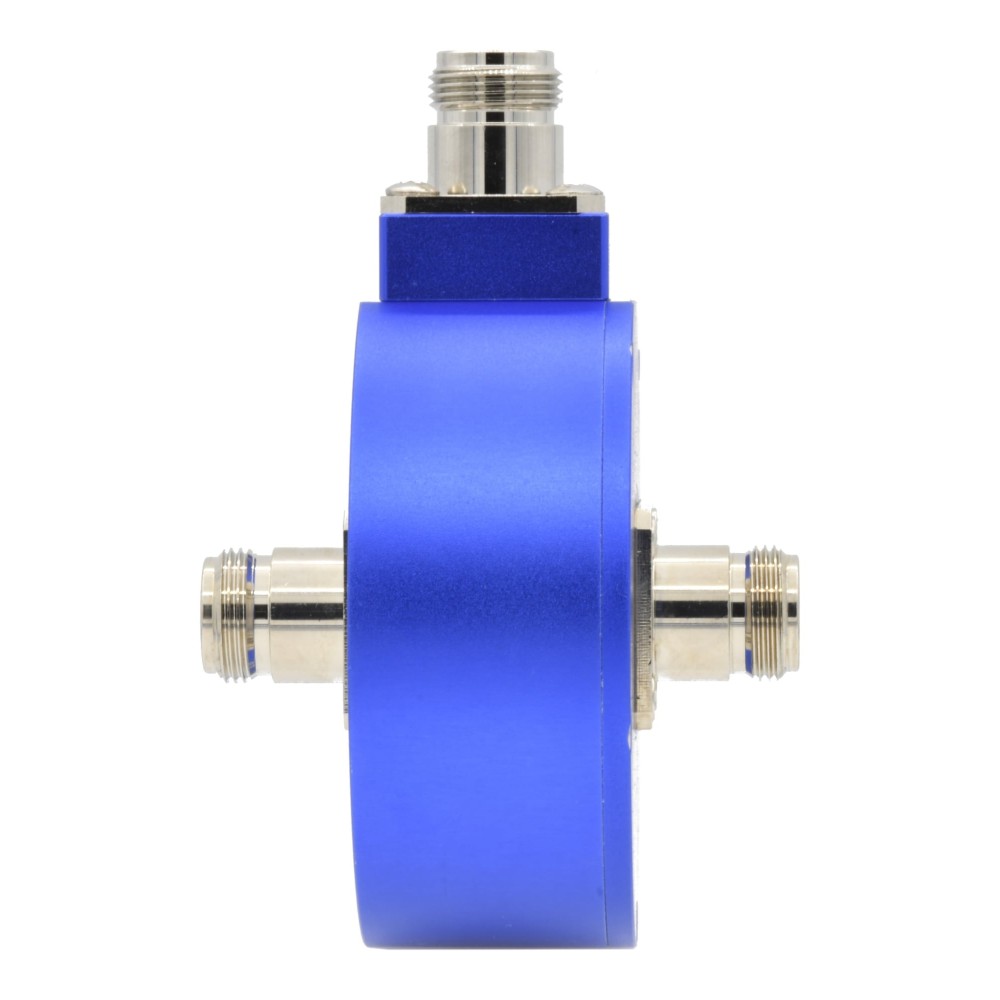

TekBox TBCCP1-2K70 Sonde de surveillance de courant RF coaxiale 100MHz
TekBox TBCCP1-2K70 Sonde de surveillance de courant RF coaxiale 100MHz  TekBox TBCCP1-2K70 Sonde de surveillance de courant RF coaxiale 100MHz  TekBox TBCCP1-2K70 Sonde de surveillance de courant RF coaxiale 100MHz

TekBox TBCCP1-2K70 Sonde de surveillance de courant RF coaxiale 100MHz

  • 1.050,00€

  • Prix Hors Taxes


TekBox TBCCP1-2K70 est une sonde de surveillance de courant RF coaxiale qui élargit la gamme de produits Tekbox d'équipements de test de pré-conformité EMC abordables.

La sonde offre une réponse très plate de 2 kHz à 70 MHz et est caractérisée sur la plage de fréquence de 10 Hz à 100 MHz. Le TBCCP1-2K80 est conçu pour être utilisé comme transducteur pour les grandes antennes à boucle ou pour des applications nécessitant la mesure de courants RF dans des câbles coaxiaux. Avec une trans-impédance de 0 dBΩ, elle est conforme aux spécifications des grandes antennes à boucle (LLA) dans CISPR 15 (EN 555015) et CISPR 16-1-4.

Spécifications :

  • Plage de fréquence caractérisée : 10 Hz à 100 MHz
  • Impédance de transfert : 0 dBΩ lorsqu'elle est chargée avec 50Ω
  • Bande passante à -3 dB : 2 kHz à 70 MHz, typ.
  • Dimensions : 76 mm x 102 mm x 69 mm
  • Poids : 450 g
  • Type de connecteur : femelle N
  • Courant primaire max. (RF) : 12 A
  • Température maximale du noyau : 125 °C

SONDES COAXIALES DE SURVEILLANCE DE COURANT RF

Modèle TBCCP1-2K70 TBCCP1-3K100 TBCCP1-400K600
Plage de fréquence caractérisée 10 kHz - 100 MHz 10 Hz - 100 MHz 10 Hz - 600 MHz
Trans-impédance 0 dBΩ +5 dBΩ +23 dBΩ
Application Transducteur pour grandes antennes en boucle (LLA) Dispositif de couplage polyvalent Dispositif de couplage polyvalent

TBCCP1-2K70 user manual
