TekBox TBRS101-SET Antenne boucle RS101 30 Hz – 100 kHz

Le test MIL-STD-461G RS101 évalue la sensibilité des équipements installés à proximité de champs magnétiques rayonnés intenses, et leur capacité à les supporter dans la plage de fréquences 30 Hz – 100 kHz.

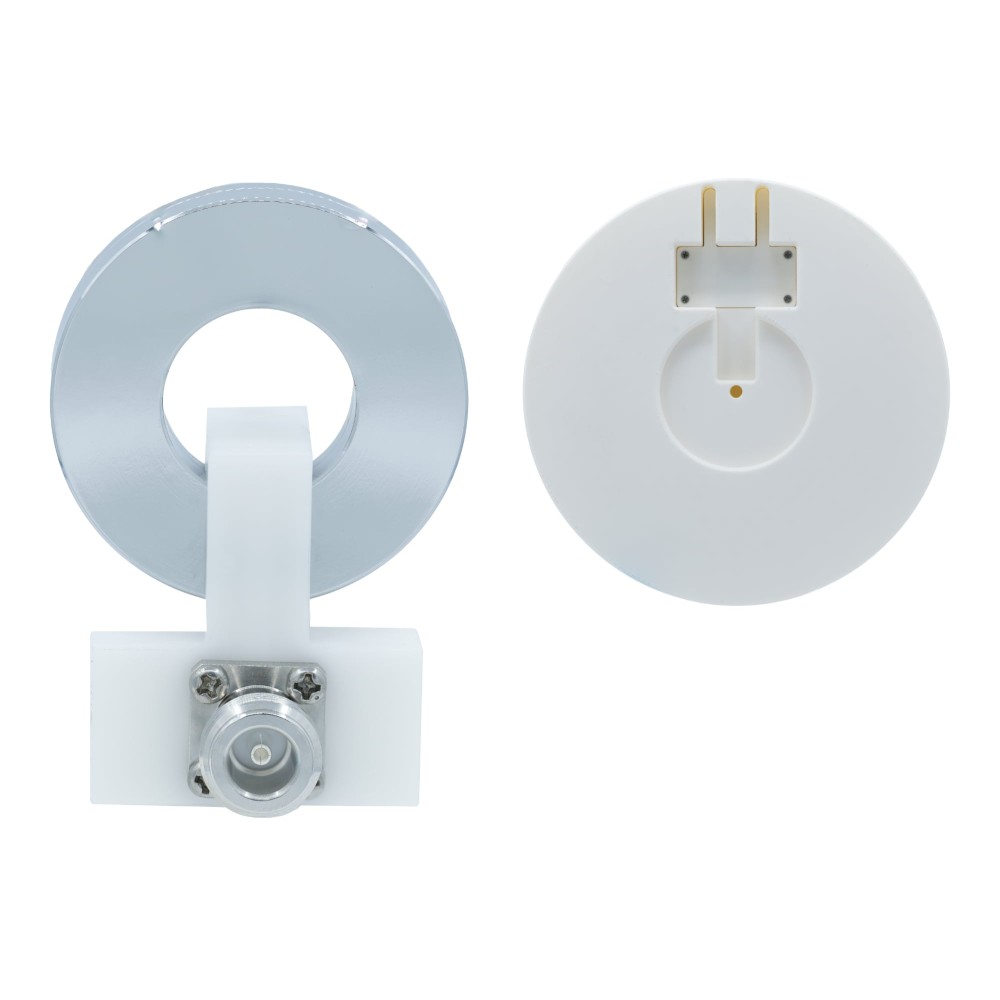

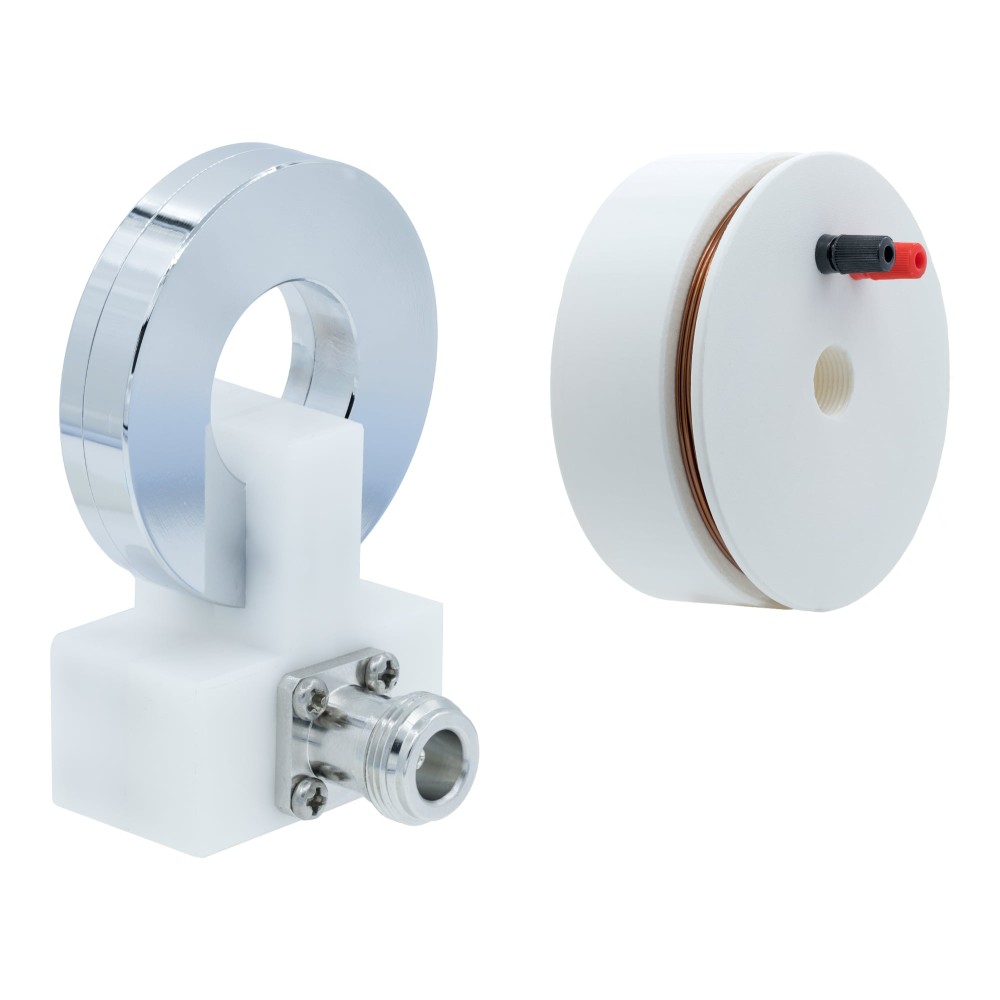

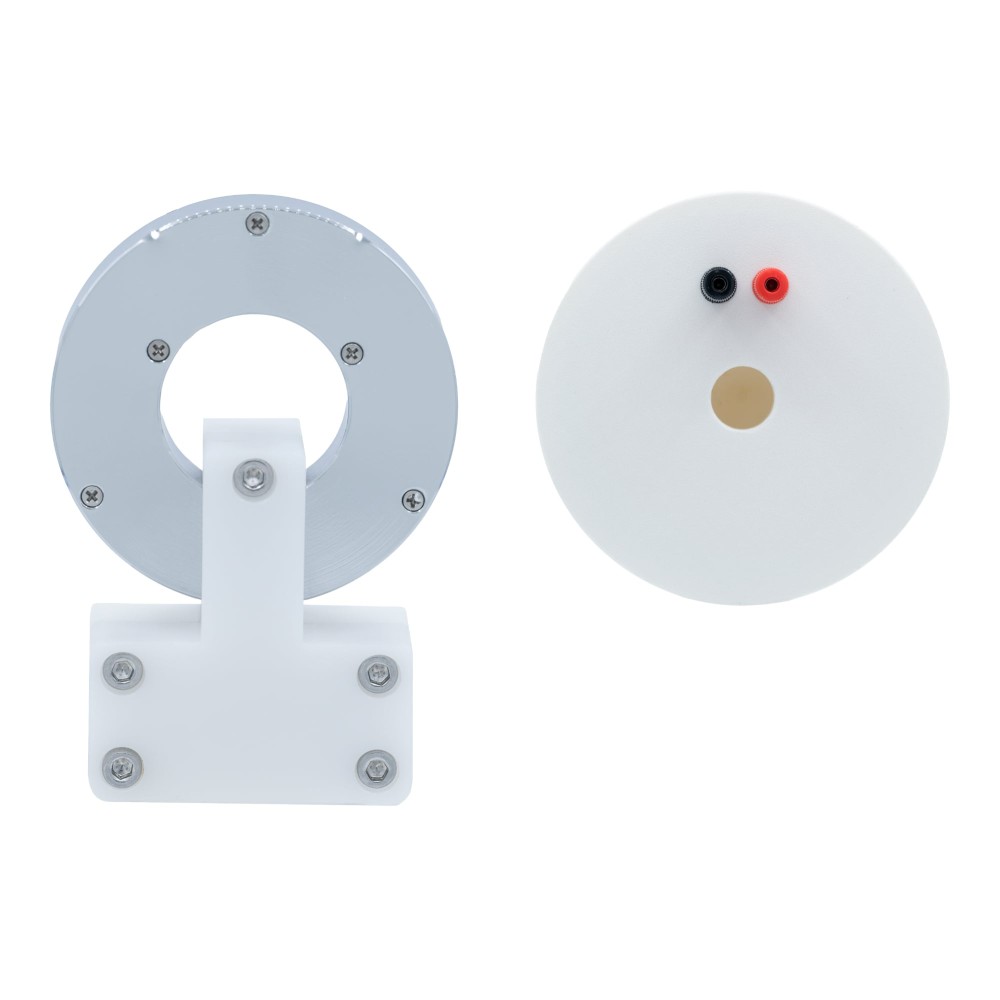

L'ensemble d'antennes cadre TBRS101-SET comprend la boucle rayonnante TBRS101-TX, la boucle de surveillance de champ TBRS101-RX et la sonde TBCCP1-2K70.

La boucle rayonnante TBRS101-TX génère les émissions de champ magnétique basse fréquence. La distance entre l'enroulement et l'EUT est de 5 cm, obtenue en mettant le bord avant de la boucle en contact avec les faces de l'EUT pendant les tests. Ce test s'applique dans la plage de 30 Hz à 100 kHz, conformément à la section 5.20 du MIL-STD-461G.

La boucle TBRS101-TX est constituée d'une bobine de 12 cm de diamètre avec 20 spires de fil de cuivre 12 AWG (2 mm). La résistance continue de l'enroulement est de 50 mΩ. Elle génère une intensité de champ magnétique normale à son plan via un courant RF appliqué aux fiches banane d'entrée.

La boucle de surveillance TBRS101-RX comprend une bobine de 4,1 cm de diamètre avec 51 spires de fil Litz 41 AWG à 7 brins blindé. Sa résistance continue est de 4,1 Ω. Elle capte le rayonnement magnétique à 5 cm de la boucle rayonnante et produit un signal de tension proportionnel à l'intensité du champ B/H sur son port de sortie.

La sonde TBCCP1-2K70, avec une impédance de transfert plate de 0 dBΩ (1V/A) de 9 kHz à 30 MHz sous charge 50Ω, est disponible pour étalonnage.

Spécifications

Boucle rayonnante TBRS101-TX

• Type : Antenne cadre rayonnante
• Plage de fréquences : 30 Hz – 100 kHz
• Normes : MIL-STD-461G / RS101
• Diamètre de la boucle : 12 cm
• Construction : 20 spires de fil de cuivre 12 AWG (2 mm)
• Résistance continue : 50 mΩ (nominale)
• Auto-inductance : 90 µH
• Connecteur d'entrée : Fiches banane mâles
• Dimensions (sans mât) : L x l x H : 8,2 cm x 15,2 cm x 15,2 cm
• Dimensions (avec mât) : 38 cm x 15,2 cm x 15,2 cm
• Poids : 0,5 kg

Boucle de surveillance TBRS101-RX

• Type : Antenne cadre passive de surveillance
• Plage de fréquences : 30 Hz – 100 kHz
• Normes : MIL-STD-461G / RS101
• Diamètre de la boucle : 4,1 cm
• Construction : 51 spires de fil Litz 41 AWG à 7 brins
• Résistance continue : 4,1 Ω (nominale)
• Auto-inductance : 180 µH
• Connecteur de sortie : N-femelle, 50 Ω
• Facteur de conversion : ±3 dB vs facteur théorique de la boucle RS101 standard
• Dimensions : 4,37 cm x 5,42 cm x 7,92 cm
• Poids : 0,1 kg
