TekBox TBRS101-TX Antenne boucle RS101 30 Hz – 100 kHz

Le test MIL-STD-461G RS101 évalue la sensibilité des équipements installés à proximité de champs magnétiques rayonnés intenses, et leur capacité à les supporter dans la plage de fréquences 30 Hz – 100 kHz.

La boucle rayonnante TBRS101-TX est utilisée pour générer les émissions de champ magnétique basse fréquence. La distance entre l'enroulement et l'EUT est de 5 cm. Cela est réalisé lorsque le bord avant de la boucle rayonnante entre en contact avec les faces de l'EUT pendant les tests. Le test s'applique dans la plage de fréquences de 30 Hz à 100 kHz. La section 5.20 du MIL-STD-461G spécifie la configuration de test et les procédures de mesure.

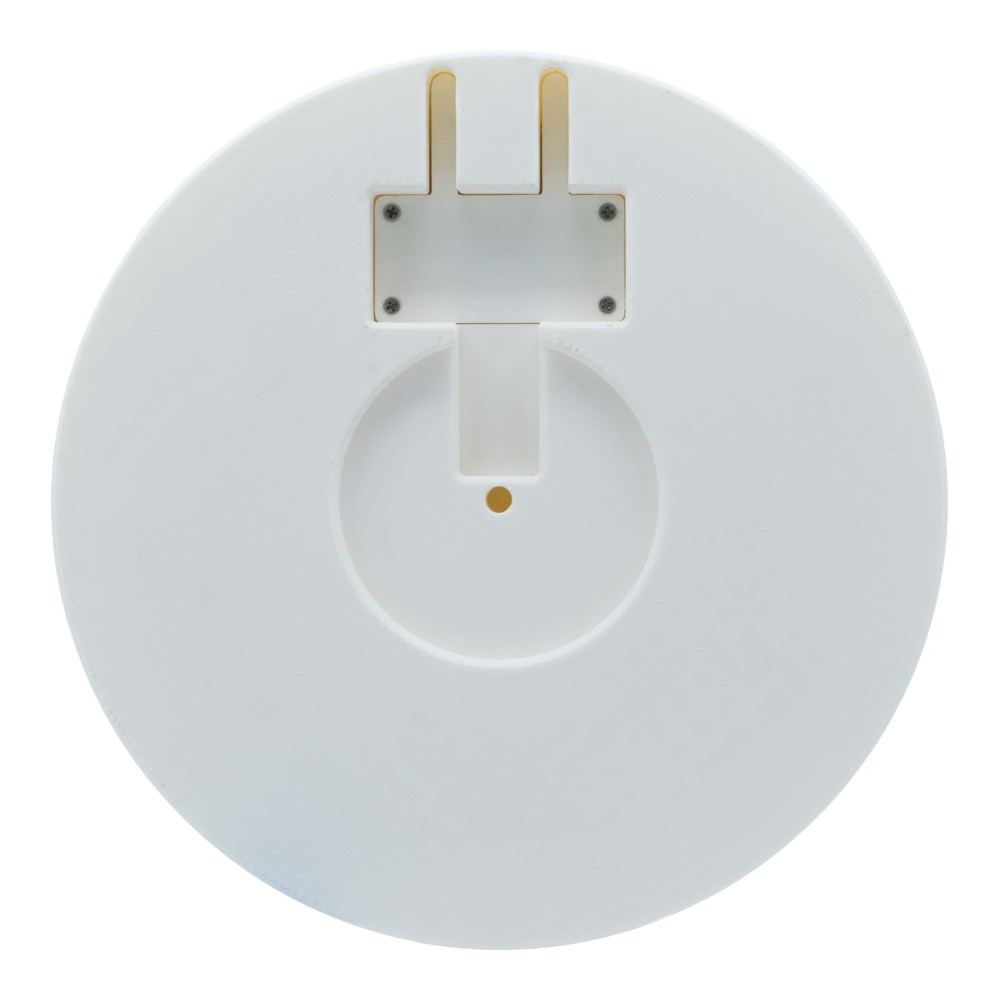

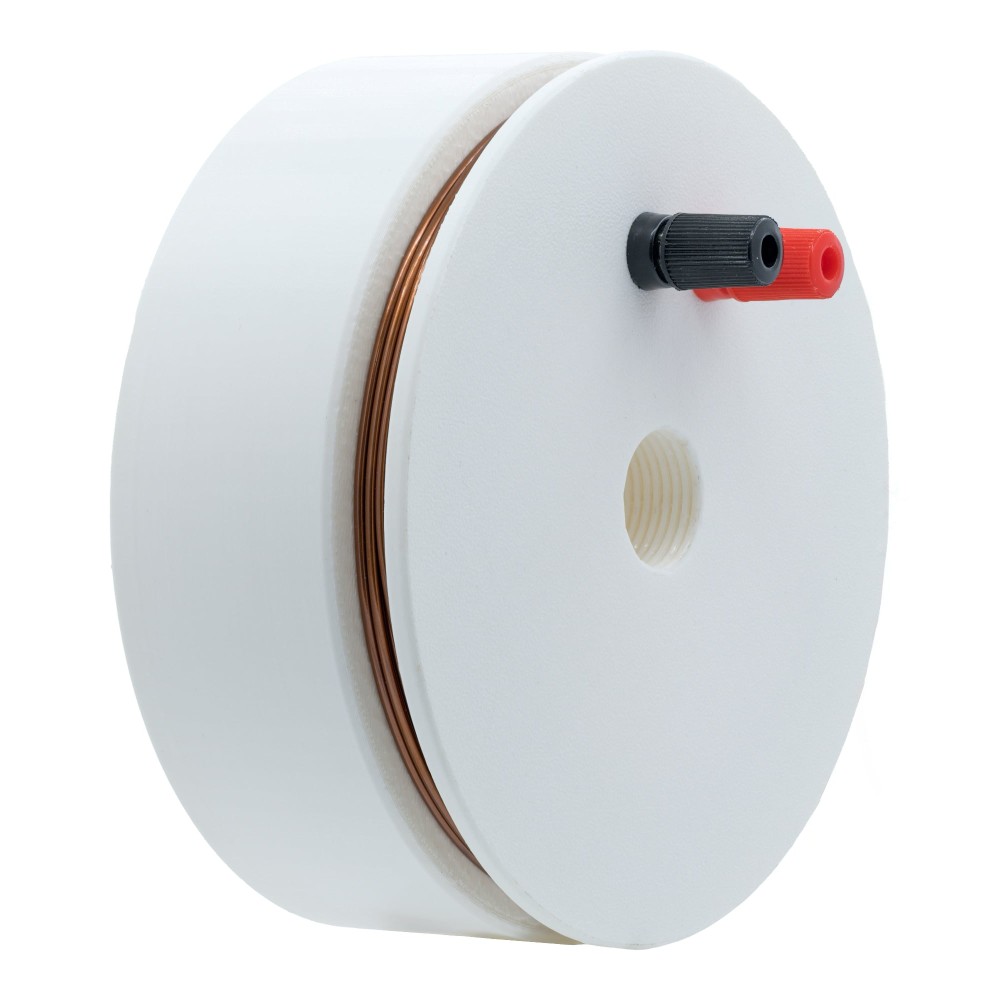

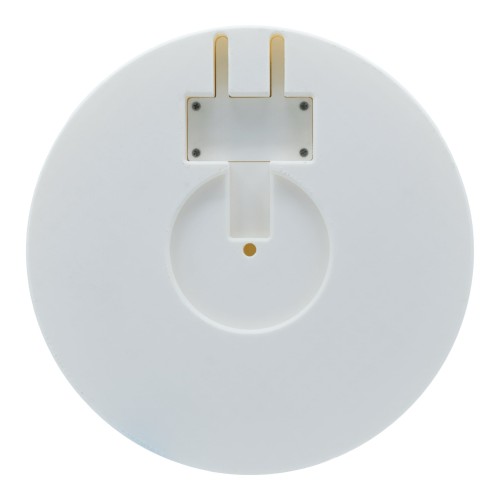

La boucle rayonnante TBRS101-TX est constituée d'une bobine de 12 cm de diamètre avec 20 spires de fil de cuivre 12 AWG (2 mm). La résistance continue de l'enroulement est de 50 mΩ. La boucle génère une intensité de champ magnétique ou une densité de flux magnétique normale au plan contenant en appliquant un courant RF aux fiches banane d'entrée.

Une sonde de surveillance de courant RF coaxiale TekBox TBCCP1-2K70, avec une impédance de transfert plate de 0 dBΩ (1V/A) de 9 kHz à 30 MHz sous charge 50Ω, est disponible en accessoire optionnel pour l'étalonnage.

Spécifications

• Type : Antenne cadre rayonnante
• Plage de fréquences : 30 Hz – 100 kHz
• Normes : MIL-STD-461G / RS101
• Diamètre de la boucle : 12 cm
• Construction de la boucle : 20 spires de fil de cuivre 12 AWG 2 mm
• Résistance continue de la bobine : 50 mΩ (nominale)
• Auto-inductance de la bobine : 90 µH

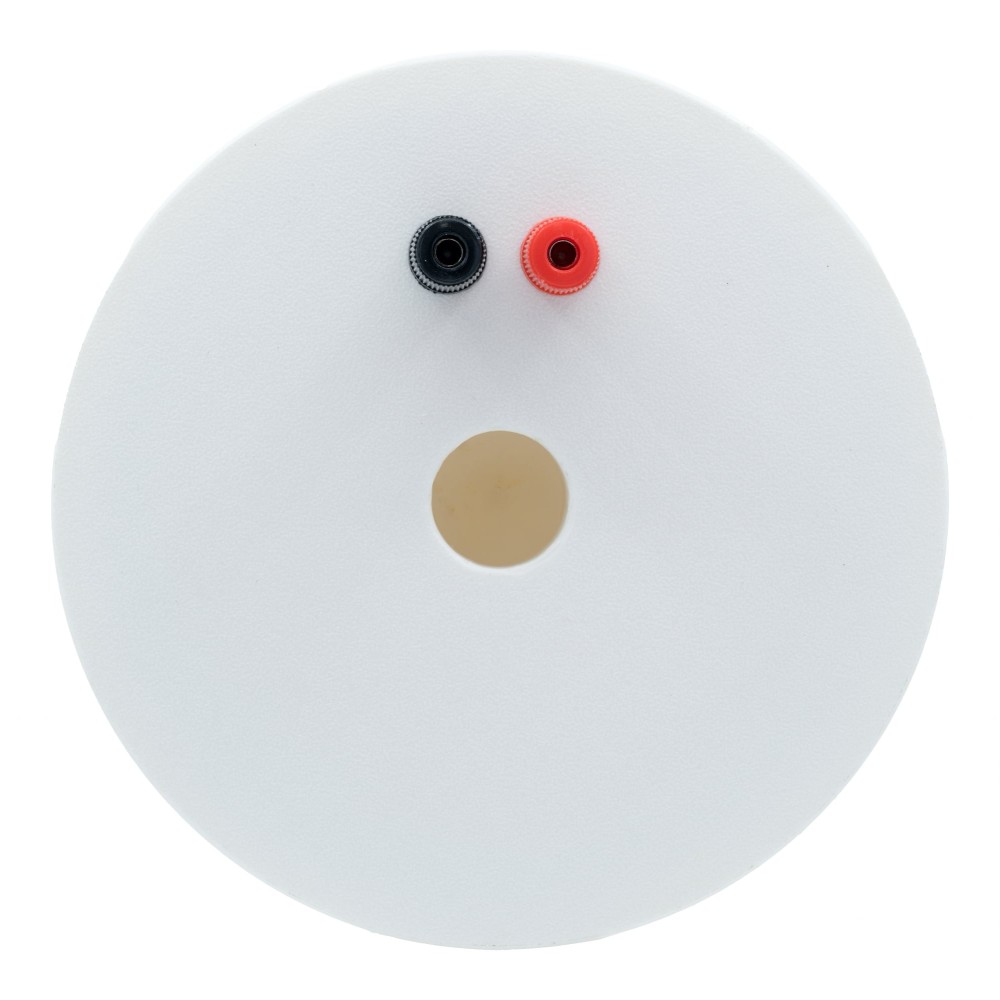

• Connecteur d'entrée : Fiches banane mâles
• Dimensions mécaniques (sans mât) : L x l x H : 8,2 cm x 15,2 cm x 15,2 cm
• Dimensions mécaniques (avec mât) : L x l x H : 38 cm x 15,2 cm x 15,2 cm
• Poids : 0,5 kg
