Antennes
ANTENNES DE MESURE
Les antennes de mesure sont utilisées pour des mesures d'émissions rayonnées conformes aux normes dans le domaine lointain. Le portefeuille d'antennes inclut les bandes CISPR B, C, D et E. Chaque antenne est caractérisée par son facteur d'antenne. La force du champ électrique en dBuV/m est obtenue en ajoutant le facteur d'antenne.
Toutes les antennes ont un filetage 1/4" pour le montage sur trépied. Les antennes TBMA1 et TBMA4 sont livrées avec un trépied TBTP2. Les antennes TBMA1, TBMA3 et TBMA5 sont conditionnées dans un étui de transport.
 |
 |
 |
 |
 |
 |
|

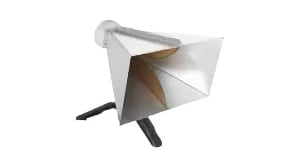

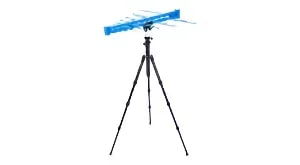

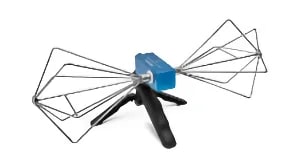

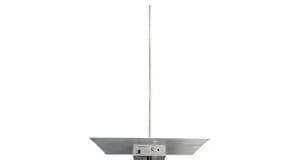

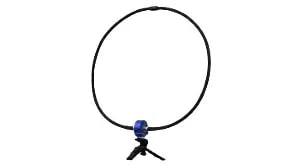

| Modèle | TBMA1 | TBMA2 | TBMA3 | TBMA4 | TBMA5 | TBMA6-P |

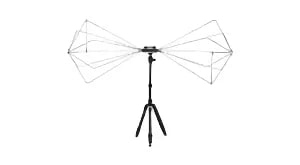

| Type | Biconique | Biconique | Périodique logarithmique | Corne | Monopôle active | Boucle |
| Plage de fréquence | 30 MHz - 1 GHz | 30 MHz - 300 MHz | 250 MHz - 1,3 GHz | 1 GHz - 8 GHz | 9 kHz - 30 MHz | 9 kHz - 30 MHz |
| Bande CISPR | C+D | C | D | E | B | B |
| Facteurs d'antenne | -16-41 dB/m | 11-26 dB/m | 14-27 dB/m | 24-43 dB/m | 6 dB/m | -20 dB/Ωm @ 30 MHz |
| Puissance d'entrée maximale | 2W | 100W | 100W | 100W | – | – |
SONDES DE CHAMP PROCHE
 |
 |
 |
|
|

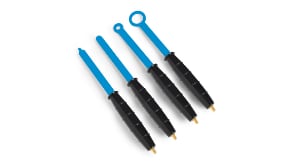

| Modèle | TBPS01 | TBPS01-TBHDR1 | TBPS01-TBWA2/20dB | TBPS01-TBWA2/40dB |

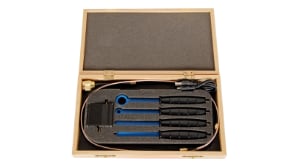

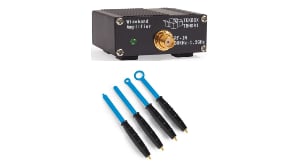

| Type | Jeu de sondes de champ proche CEM | Jeu de sondes de champ proche CEM et préamplificateur RF | Jeu de sondes de champ proche CEM avec amplificateur 20dB | Jeu de sondes de champ proche CEM avec amplificateur 40dB |
TRÉPIEDS
 |
 |
 |
|

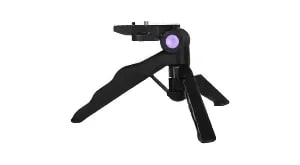

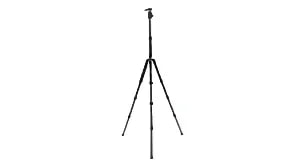

| Modèle | TBTP1 | TBTP2 | TBTP3 |

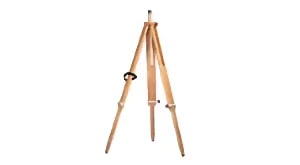

| Type | Trépied en fibre de carbone | Trépied à poignée pistolet | Trépied en bois |
| Spécifications | Sections en fibre de carbone Nombre de sections : 4 Hauteur maximale : 1490 mm Hauteur de rangement : 370 mm Capacité de charge : 6 kg Niveau à bulle Poids net : 1,37 kg |
Petit trépied en plastique pour antennes légères | Bois de hêtre Nombre de sections : 3 Plage de hauteur : 800 mm - 1800 mm Hauteur de stockage : 850 mm Capacité de charge : 8 kg Niveau à bulle Poids net : 3,4 kg |
