Sondes de courant RF

SONDES DE SURVEILLANCE DE COURANT RF

Les sondes de surveillance de courant RF mesurent le courant des émissions conduites, tandis que les LISN mesurent la tension. Les sondes de surveillance de courant RF ne sont pas intrusives. Il n'est pas nécessaire de séparer le faisceau de câbles sous test. De plus, les sondes de surveillance de courant RF couvrent généralement une plage de fréquences plus large que les LISN. Les normes EMC indiquent où les LISN doivent être utilisées et où les sondes de surveillance de courant doivent être utilisées. L'utilisation principale est la mesure des émissions conduites sur les câbles de données ou de commande. De plus, les sondes de surveillance de courant RF sont des outils très polyvalents pour l'investigation et l'amélioration des problèmes EMC et pour de nombreuses autres applications.

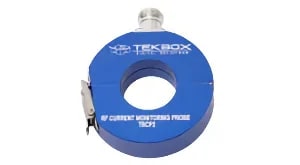

Les sondes de surveillance de courant RF de Tekbox couvrent la plage de fréquences jusqu'à 1 GHz. Les séries avec ouverture fixe sont particulièrement économiques. Dans les cas où le faisceau de câbles ne peut pas simplement être déconnecté pour le faire passer à travers l'ouverture, Tekbox propose les sondes à encliqueter de la série TBCP2.
Pour calculer le courant correspondant circulant à travers les fils passant par l'ouverture de la sonde, soustrayez la valeur de trans-impédance individuellement documentée en [dB] de la tension de sortie de la sonde.

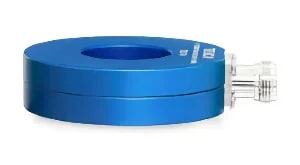

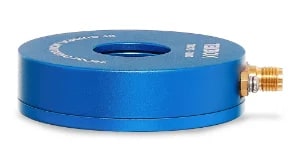

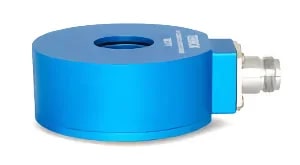

Modèle	TBCP1-200	TBCP1-250	TBCP1-500	TBCP2-250	TBCP2-30K400	TBCP2-500	TBCP2-750	ТВСР3-1000	TBCP4-250	TBCP4-500	TBCP4-750
Plage de fréquence caractérisée	1 kHz - 500 MHz	1 kHz - 300 MHz	1 kHz - 500 MHz	1 kHz - 400 MHz	10 Hz - 500 MHz	1 kHz - 600 MHz	1 kHz - 1 GHz	1 kHz - 1 GHz	1 kHz - 400 MHz	1 kHz - 600 MHz	1 kHz - 1 GHz
Largeur de bande 3dB	40 kHz - 200 MHz	300 kHz - 250 MHz	400 kHz - 500 MHz	300 kHz - 300 MHz	30 kHz - 400 MHz	1 MHz - 500 MHz	1,5 MHz - 850 MHz	3 MHz - 1 GHz	200 kHz - 300 MHz	400 kHz - 500 MHz	1,5 MHz - 850 MHz
Trans-impédance	17 dBΩ	18 dBΩ	19 dBΩ	13 dBΩ	3 dBΩ	16 dBΩ	20 dBΩ	20 dBΩ	13 dBΩ	16 dBΩ	20 dBΩ
Diamètre de l'ouverture	25 mm	25 mm	25 mm	32 mm	32 mm	32 mm	32 mm	17 mm	32 mm	32 mm	32 mm
Clip / charnière	no	no	no	oui	oui	oui	oui	no	no	no	no

SONDES DE SURVEILLANCE DE SURFACE RF

Les sondes de surveillance de courant de surface RF sont utilisées dans des applications où les courants RF circulant sur des surfaces telles que des plans de masse ou des pistes de circuits imprimés, des plans ou des fils métalliques doivent être mesurés.

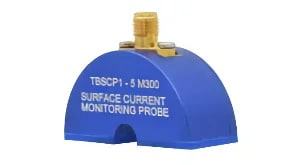

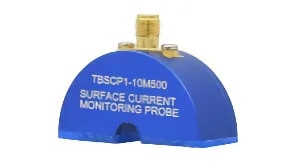

Modèle	TBSCP1-5M300	TBSCP1-10M500
Plage de fréquence caractérisée	30 kHz - 400 MHz	30 kHz - 600 MHz
Trans-impédance	-7 dBΩ	-5 dBΩ
Emprise au sol	40 x 15 mm	40 x 15 mm

SONDES COAXIALES DE CONTRÔLE DU COURANT RF

Les sondes coaxiales de contrôle du courant RF sont utilisées pour mesurer les courants RF dans les câbles coaxiaux. Elles peuvent être utilisées comme dispositifs de couplage polyvalents pour mesurer la puissance RF ou comme transducteurs d'antenne en boucle.

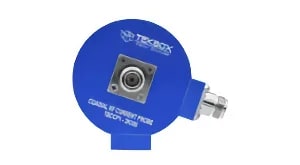

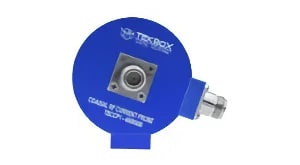

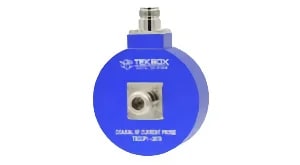

Modèle	TBCCP1-2K70	TBCCP1-3K100	TBCCP1-400K600
Plage de fréquence caractérisée	10 kHz - 100 MHz	10 Hz - 100 MHz	10 Hz - 600 MHz
Trans-impédance	0 dBΩ	+5 dBΩ	+23 dBΩ
Application	Transducteur pour grandes antennes en boucle (LLA)	Dispositif de couplage polyvalent	Dispositif de couplage polyvalent

SONDES DE SURVEILLANCE DU COURANT PAR IMPULSIONS RF

Les sondes de surveillance du courant RF impulsionnel sont généralement utilisées pour des applications de surveillance de courant d'impulsion ou de RF dans le domaine temporel.

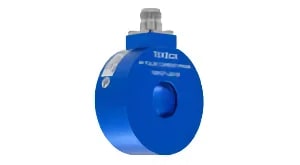

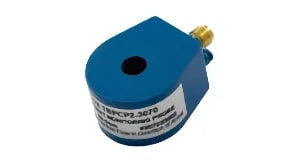

Modèle	TBPCP1-20100	TBPCP2-3070
Plage de fréquences à -3 dB	20 Hz - 100 MHz	30 Hz - 70 MHz
Impédance de transfert (haute Z)	0,2 V/A	0,1 V/A
Impédance de transfert (50 ohms)	0,1 V/A	0,05 V/A
Taux d'affaissement	< 10% / ms	< 20% / ms
Temps de montée	< 5 ns	< 5 ns
Diamètre de l'ouverture	25 mm	5,5 mm

FIXTURES D'ÉTALONNAGE DES SONDES DE COURANT

Les fixations d'étalonnage des sondes de courant sont utilisées pour étalonner / mesurer la transimpédance des sondes de courant. Les étalonneurs sont également nécessaires pour l'étalonnage des configurations de tests d'immunité avec des sondes BCI.

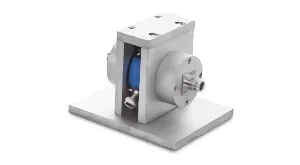

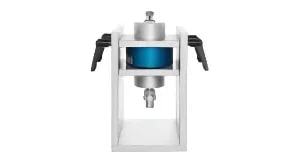

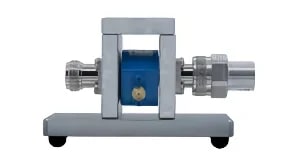

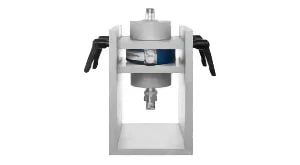

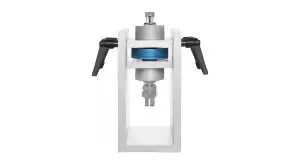

Modèle	TBCP1-CAL	TBCP2-CAL	TBCP3-CAL	TBCP4-CAL	TBPCP2-CAL
Application	Série TBCP1, TBPCP1-20100	Série TBCP2	Série TBCP3	Série TBCP4	TBPCP2-3070

SONDES D'INJECTION DE COURANT EN VRAC

Les sondes d'injection de courant en vrac sont utilisées pour injecter un courant RF dans les câbles d'équipements électriques afin de tester leur susceptibilité aux perturbations électromagnétiques rayonnées. Les sondes BCI de Tekbox peuvent être fixées autour de faisceaux de câbles d'une largeur allant jusqu'à 27 mm. Elles sont conçues pour répondre aux spécifications des normes IC 61000-4-6 (produits domestiques et industriels) et ISO 11452-4 (produits automobiles).

Tekbox fournit des amplificateurs de puissance large bande adaptés pour alimenter les sondes BCI :

TBMDA-CDN25 pour les tests d'immunité selon IC 61000-4-6
TBMDA-BCI25 pour les tests d'immunité selon ISO 11452-4

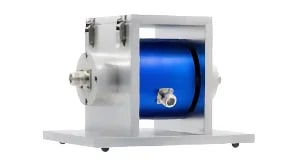

Le dispositif de calibrage TBBCI1-CAL est adapté aux deux modèles de sondes BCI.

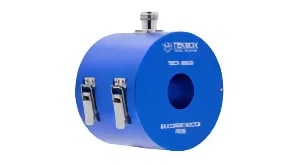

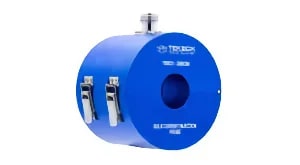

Modèle	TBBCI1-200K280	TBBCI1-800K420	TBBCI1-CAL
Plage de fréquence	10 kHz - 300 MHz	10 kHz - 500 MHz	150 kHz - 400 MHz
Perte de couplage	8 dB typique	5 dB typique	-
Puissance RF d'entrée maximale	50 W	50 W	500 W
Diamètre de l'ouverture	27 mm	27 mm	-
Dimensions extérieures	92 x 76 mm	92 x 76 mm	200 x 150 x 140 mm
Application / Norme	Sonde BCI pour IEC / ISO 61000-6-4	Sonde BCI pour IEC / ISO 11452-4	Calibrateur de sonde BCI pour IEC / ISO 61000-6-4, IEC / ISO 11452-4
